Kohandatud standardsed täppisvormi alused professionaalselt Hiina tootjalt

SIKAIDAStandardsed täppisvormi alused on vormide tootmises laialdaselt kasutatavad põhiprotsessiseadmed. Vormi "skeletina" kasutatakse neid vormikomponentide, juhtmehhanismide ja väljatõmbesüsteemide kinnitamiseks ja toetamiseks. Professionaalse tootjana, kellel on oma tehas Hiinas, on SIKAIDA pühendunud kulutõhusate standardsete täppisvormialuste pakkumisele ja usaldusväärse tarnijana ülemaailmsete klientide erinevate vajaduste rahuldamisele.

NeedStandardsed täppisvormi alusedvõtta kasutusele tavapärased tolerantsistandardid (mõõtmete tolerants ±0,1–1 mm, tasapinnalisus ≤0,02 mm/m), ühendades majanduslikud eelised, mitmekülgsuse ja kiire tarne. Need koosnevad standardsetest komponentidest, nagu fikseeritud vormi alusplaat ja liikuv vormiplaat. Järgmine on üksikasjalik klassifikatsioon.

Klassifikatsioon hallituse tüübi järgi

1. Injektsioonivormide alused

- Kahe plaadiga vormialus (ühe eralduspinnaga): SIKAIDA kõige laialdasemalt kasutatav standardne täppissurvevormi alus. Sellel on lihtne struktuur, odav ja kiire kohaletoimetamine, mis sobib enamiku survevalutoodete jaoks, nagu igapäevaseks kasutamiseks mõeldud kestad, kodumasina osad ja plastmänguasjad. Ühe eralduspinna disain lihtsustab töötlemis- ja monteerimisprotsessi, parandades tootmise efektiivsust.

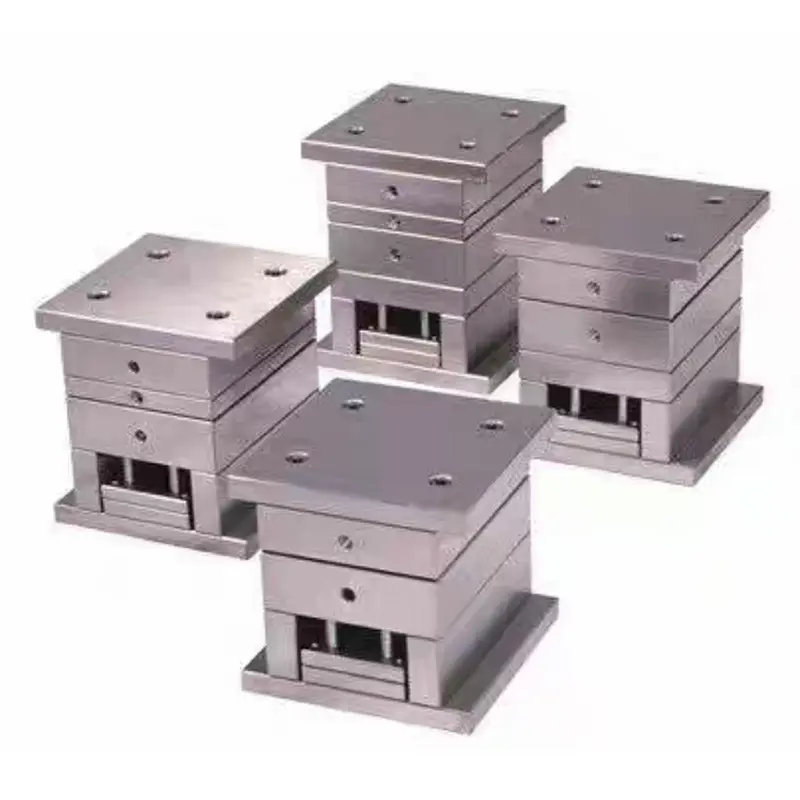

- Kolme plaadiga stantsikomplekt (kitsas värav): võrreldes kahe plaadiga matriitsikomplektiga lisab see tõukeplaadi, mille tulemuseks on pisut keerulisem struktuur, kuid suurem mitmekülgsus. Sobib väikestele täppisosadele, mis nõuavad värava automaatset eemaldamist (nagu väikesed plastosad ja igapäevased täppistarbed). Kahekordne eralduspind võimaldab värava ja toote automaatset eraldamist, tagades toote pinna kvaliteedi.

2. Stantsimisvormide komplektid

- Tagumise juhtsamba stantsimisvormide komplekt: pakub laia tööpinda hõlpsaks söötmiseks, sobib käsitsi kasutamiseks. Kasutatakse peamiselt väikeste ja keskmise suurusega tembeldatud osade, nagu kinnitusdetailid, kööginõud ja riistvaratööriistad, jaoks. See on SIKAIDA standardse tootesarja üks sagedamini kasutatavaid stantsimisvormide komplekte.

- Keskmise juhtsamba stantsimisvormide komplekt: juhtmehhanism asub keskosa mõlemal küljel, pakkudes võrreldes tagumise juhtsamba tüübiga paremat juhtimistäpsust. Sobib tembeldatud osadele, mis nõuavad suurt juhtimistäpsust (nt täppisriistvaraosad ja väikesed, mõõdukate mõõtmetega stantsitud osad).

Klassifitseeritud struktuurilise koostise järgi

SIKAIDAS Standard Precision Mold Bases kasutab standardiseeritud konstruktsiooni, kusjuures kõik komponendid on masstoodanguna. See tagab toote stabiilse kvaliteedi, vähendades samal ajal tootmiskulusid. Standardkonfiguratsioon koosneb neljast põhisüsteemist, millel on selgelt määratletud funktsioonid ja tihe integratsioon.

1. Mallide seeria

Vormi aluse põhikomponendid, sealhulgas paneel, fikseeritud mall (A-plaat), liikuv mall (B-plaat) ja kandiline raud (C-plaat), on kõik valmistatud 45# kõrgekvaliteedilisest süsinikkonstruktsiooniterasest või vähelegeeritud terasest. Pärast kuumtöötlemist jõuab kõvadus 240–270 HB, pakkudes suurepäraseid terviklikke mehaanilisi omadusi ja töödeldavust. Olulised šabloonid saab valmistada P20 eelkarastatud terasest, tasakaalustades jõudlust ja ökonoomsust.

2. Juhtimissüsteem

Sisaldab peamiselt juhtsambaid ja juhthülsi, kasutades libisevat juhtimist, mille kliirens on 0,02–0,04 mm. Juhtsammas ja juhthülsi augud on töödeldud H7 täpsusega, tagades paindliku ja ummistusevaba liikumise. See annab täpsed juhised vormi avamiseks ja sulgemiseks ning on ülioluline vormi aluse põhilise täpsuse tagamiseks.

3. Väljaviskamissüsteem

See süsteem, mis koosneb lähtestusvardast ja väljatõmbejuhttihvtidest/hülssidest, väljutab vormitud toote vormiõõnsusest. Standardne disain tagab stabiilse ja usaldusväärse väljaviskamise, vältides toote deformatsiooni ja kahjustusi ning kohandub erinevate tootetüüpide väljutusnõuetega.

4. Kinnitus- ja positsioneerimissüsteem

Sisaldab ülitugevaid polte ja kinnitustihvte, mis kinnitavad vormi aluse komponente, tagades üldise konstruktsiooni stabiilsuse vormi töötamise ajal. Kinnitusdetailide ja asukoha määramise tihvtide standardne valik tagab hea vahetatavuse ning hõlbustab edaspidist hooldust ja asendamist.

SIKAIDA erinevatel standardsetel täppisvormi alustel on selgelt määratletud kasutuspiirid, mis võimaldavad klientidel valida sobivad mudelid toote tüübi, täpsusnõuete ja turupiirkonna põhjal. Kõigi SIKAIDA standardsete täppisvormialuste vormide tööiga on 100 000 kuni 500 000 tsüklit, mis vastavad suuremahulise tööstusliku tootmise vajadustele ja toetavad klientide tõhusat tootmist.

Professionaalse tootja ja tarnijana Hiinas ei paku SIKAIDA mitte ainult palju standardseid spetsifikatsioone, vaid pakub ka mittestandardseid kohandamisteenuseid. Saame kujundada sekundaarseid vormialuseid kliendi jooniste põhjal, et rahuldada erinevate tööstusharude isikupärastatud vajadusi.
