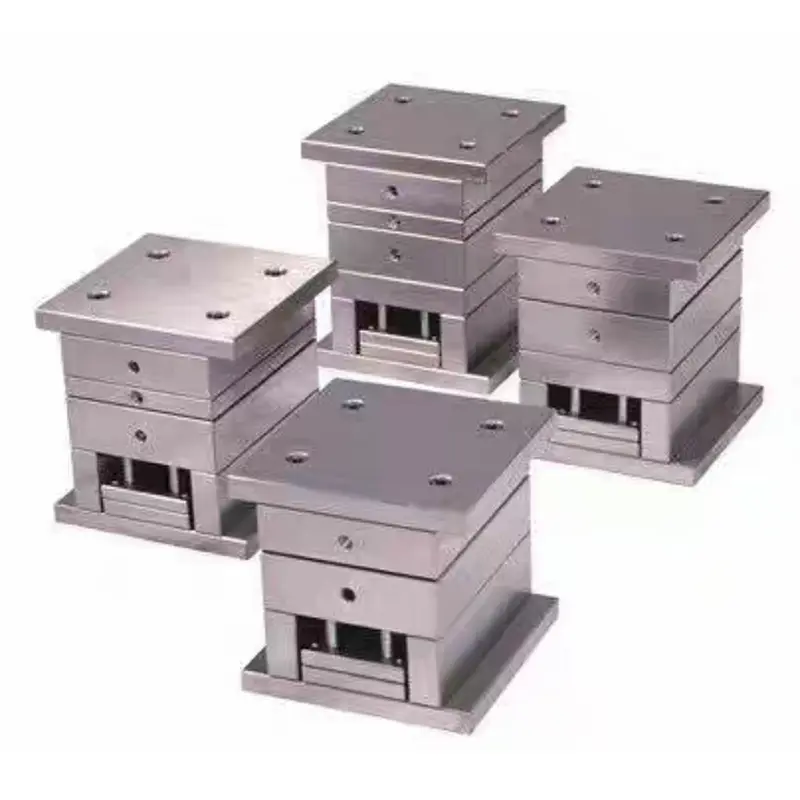

Standardne täppis-lihtsustatud väikese värava vormialus

Sellel standardsel täppis-lihtsustatud väikese värava vormialusel on kolmest plaadist koosnev punktväravaga struktuur, mis on optimeeritud traditsiooniliste peenväravaliste vormialuste jaoks. Üleliigsed abimehhanismid on kõrvaldatud, lihtsustades disaini, säilitades samas põhifunktsioonid. Toodetud Hiina tehases, mis ühendab teadus- ja arendustegevust, tootmist ja kvaliteedikontrolli, on see plastivormimistööstuse usaldusväärne tarnija. Toode sobib masstoodanguna valmistatud lihtsa kuju ja ühtlase seinapaksusega plasttoodetele. Selle kõrge kuluefektiivsus ja stabiilsus on muutnud selle populaarseks erinevates tööstusharudes.

Põhifunktsioonid

1. Struktuurilised omadused

- Kolme plaadiga struktuur: koosneb fikseeritud plaadist, liikuvast plaadist ja väljutusplaadist koos juhtsammaste ja puksidega täpseks juhtimiseks; ühe punkti süstimine punktväravaga, lühike voolutee, minimaalne jääk, sobib väikestele toodetele.

- Lihtsustatud disain: kõrvaldab keerulised abimehhanismid, mille tulemuseks on lihtne struktuur ning väiksemad tootmiskulud ja keerukus.

- Standardne täpsus: mõõtmete täpsus ±0,05 mm, pinna karedus ≤Ra0,8 μm, vastab üldiste plastosade nõuetele ilma täiendava töötlemiseta.

2. Modulaarne standarddisain: Standardne täppis-lihtsustatud väikevärava vormibaas võtab vastu rahvusvahelisi standardeid, nagu LKM ja HASCO, tavaliste mudelitega nagu 2020 ja 2025, mis võimaldab kiiret konfigureerimist ja asendamist; moodulkonstruktsioon hõlbustab hooldust ja pikendab kasutusiga.

3. Jahutussüsteemi disain. Tavaline jahutusveekontuuri disain pakub mõõdukat tõhusust ja lihtsat paigutust, mis vastab jahutusnõuetele, hõlbustades samal ajal töötlemist ja hooldust, vähendades hilisemaid kulusid.

4. Punktvärava eelised: punktvärava läbimõõt 0,5-2mm, minimaalsed ja kergesti eemaldatavad märgid, sobivad hea voolavusega plastidele nagu PP ja ABS, tagades toote kvaliteedi.

Rakendused

Standardne täppislihtsustatud väikevärava vormialus sobib plasttoodete, näiteks väikeste seadmekorpuste ja elektrooniliste nuppude masstootmiseks. See sobib toodetega, mis on lihtsa kujuga, ühtlase seinapaksusega ja millel ei ole erilisi välimusnõudeid, mis katavad mitme tööstusharu vajadused.

Majanduslikud eelised

1. Kontrollitavad kulud: ülitäpsed vormialused säästavad materjali- ja töötlemiskuludelt 30–50%, suurendades klientide konkurentsivõimet.

2. Lühike tsükliaeg: 2–4-nädalane tootmistsükkel võimaldab turul kiiresti reageerida ja lühendab toote turuletuleku aega.

3. Lihtne kasutamine: selge struktuur, lihtne kokkupanek ja hooldus, operaatorite madalad oskused, hõlbustades suuremahulist tootmist.

Tootmisprotsess

1. Projekteerimisetapp: määrake plasttoote parameetrite põhjal vormi struktuur, valige sobiv standardvormi alus ning kujundage õõnsus ja südamik, kasutades selliseid tarkvara nagu UG ja Pro/E, võttes arvesse peamisi protsessitegureid.

2. Materjali valik

Standardne täppis-lihtsustatud väikevärava vormibaas kasutab süsinikkonstruktsiooniterast, näiteks 45 terast. Juhtsambad ja puksid on valmistatud kulumiskindlast terasest. Õõnsus ja südamik on valmistatud eelkarastatud vormiterasest, näiteks P20 (HRC30-35). Standardosad hangitakse spetsialiseeritud tootjatelt.

3. Töötlemise voog

- töötlemata töötlemine: vormiplaadi ja õõnsuse töötlemata töötlemine, jättes 0,5–1 mm varu.

- Viimistletud töötlemine: õõnsuse CNC töötlemine, keeruliste osade traadi lõikamine ning samaaegne puurimine ja keermestamine.

- Kuumtöötlus: õõnsuse ja südamiku karastamine HRC30-35-le, et parandada kulumiskindlust.

- Pinnatöötlus: õõnsuse poleerimine kuni Ra0,8μm.

4. Kokkupanek ja silumine

Pange standardosad ja õõnsus/südamik kokku, paigaldage need survevalumasinale proovivormimiseks ja parameetrite reguleerimiseks. Reguleerige õõnsust proovivormimise tulemuste põhjal ja lahendage tavalised vead.

Arengutrendid

1. Standardimine ja moduleerimine: täiustage standardimist, et saavutada kiire konfiguratsiooni tootmine ja lühendada tarnetsükleid.

2. Intelligentne tootmine: digitaalse automatiseerimise tehnoloogia kombineerimine töötlemise täpsuse ja tõhususe parandamiseks.

3. Suure tõhususega jahutus: optimeeritud veekanali paigutus, et parandada jahutuse efektiivsust, kontrollides samal ajal kulusid.

4. Kerge ja kauakestev: optimeeritud struktuur ja materjalid, et vähendada kaalu, parandada kulumiskindlust ja pikendada kasutusiga.

Korduma kippuvad küsimused

Q1: Millistele plasttoodetele sobib standardne täppis-lihtsustatud väikese värava vormi alus?

A1: sobib väikeste ja keskmise suurusega plastosade jaoks, nagu seadme korpused, elektroonilised tootenupud, igapäevaste tarbekaupade konteinerid, kirjatarvete tarvikud jne. Sobib eriti hästi masstoodangule, millel on suhteliselt lihtne kuju, ühtlane seinapaksus ja madalad nõuded välimusele.

Q2: Mis on peamine erinevus lihtsustatud vormialuste ja ülitäpsete vormialuste vahel?

A2: Peamised erinevused seisnevad struktuuri keerukuses, täpsusastmes ja pinnakvaliteedi nõuetes. Lihtsustatud vormialused kõrvaldavad keerukad abimehhanismid, kasutavad standardiseeritud lihtsat struktuuri, kontrollivad mõõtmete täpsust ±0,05 mm piires ja nõuavad pinnakaredust Ra0,8 μm või vähem. Maksumus on tavaliselt 30–50% madalam kui ülitäpsetel vormialustel.

Q3: Millised on punktväravate eelised?

A3: punktväravad on väikese läbimõõduga (tavaliselt 0,5-2mm), mille tulemuseks on väiksemad väravajäljed, mida on lihtne eemaldada ja mis ei mõjuta toote välimust. Protsess on lühem, mis on kasulik väikeste toodete täielikuks täitmiseks ja sobib eriti hästi voolavusega plastmaterjalide jaoks, nagu PP, ABS ja PS.

Q4: Kui pikk on vormi valmistamise tsükkel?

A4: Standardse täppis-lihtsustatud väikese väravavormi aluse tootmistsükkel on tavaliselt 2–4 nädalat. Tänu lihtsale struktuurile ja vähematele töötlemisetappidele saab tootmistsüklit lühendada 30–50% võrreldes ülitäpsete keerukate vormidega, mis võimaldab kiiresti reageerida turu nõudmistele.

K5: Kuidas valida sobivaid vormialuse spetsifikatsioone?

V5: Õige vormialuse spetsifikatsiooni valimiseks tuleb arvestada selliste teguritega nagu toote suurus, survevalumasina mudel ja tootmismahu nõuded. Üldised spetsifikatsioonid hõlmavad selliseid mudeleid nagu 2020, 2025, 3030 ja 4040. Üldiselt sobib toote suurus jääma 80% piiridesse vormiõõnsuse suurusest. Soovitatav on valida vormi aluse spetsifikatsioonid toote maksimaalsete välismõõtmete ja sobiva varu alusel.
