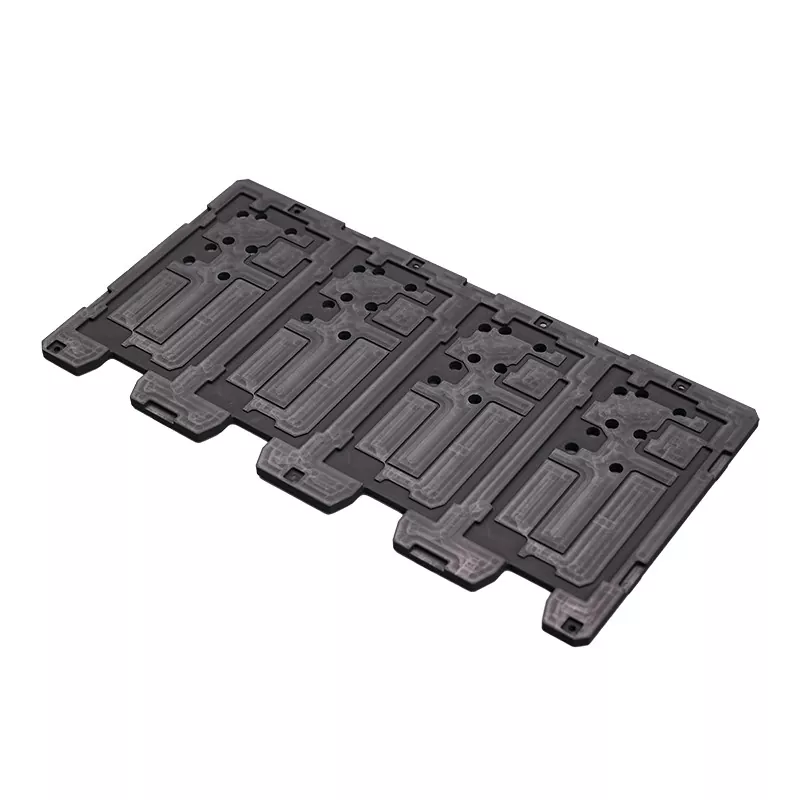

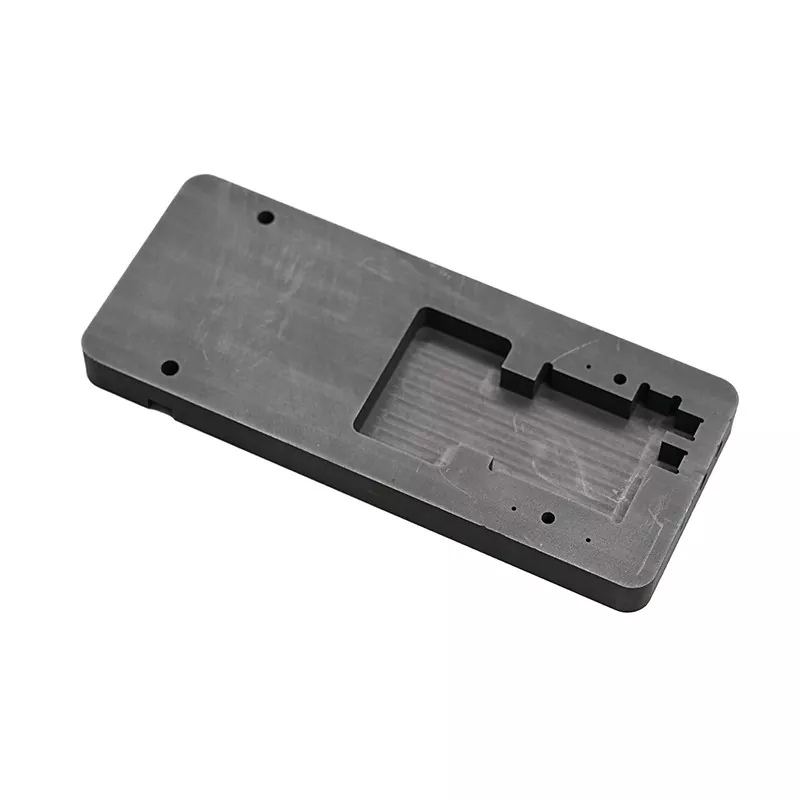

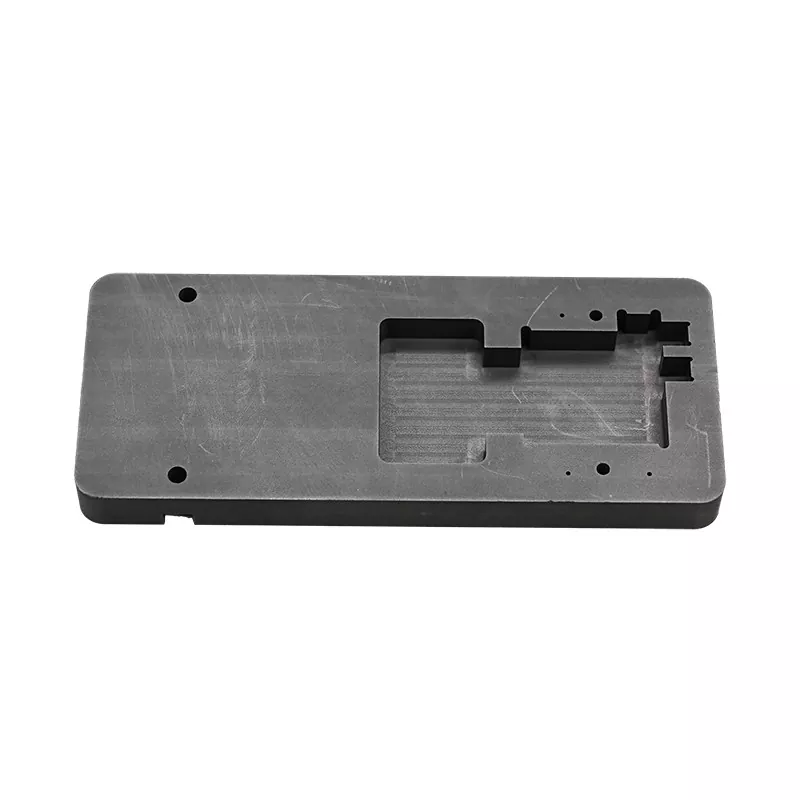

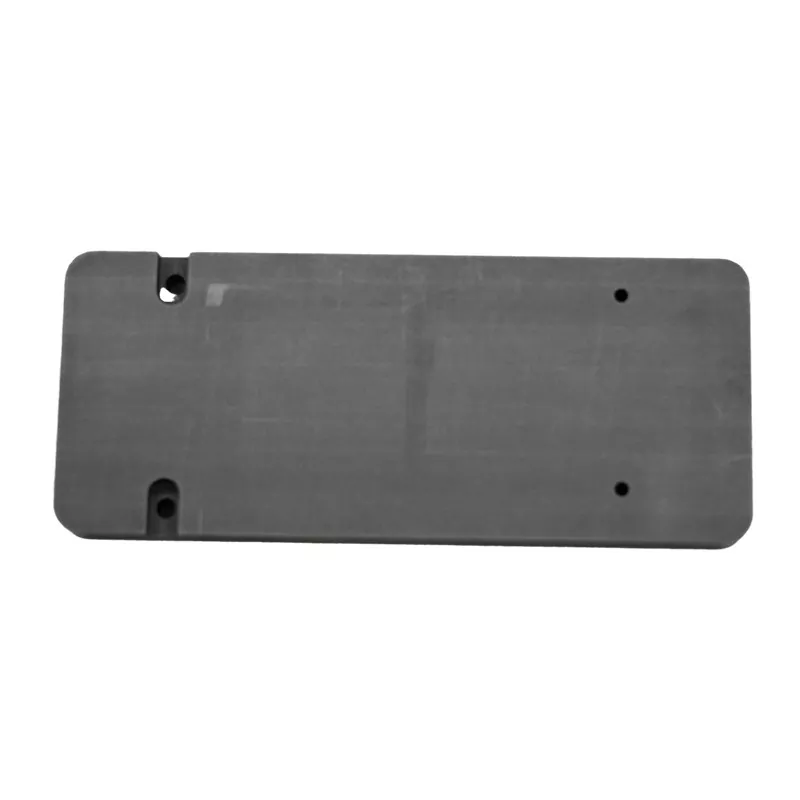

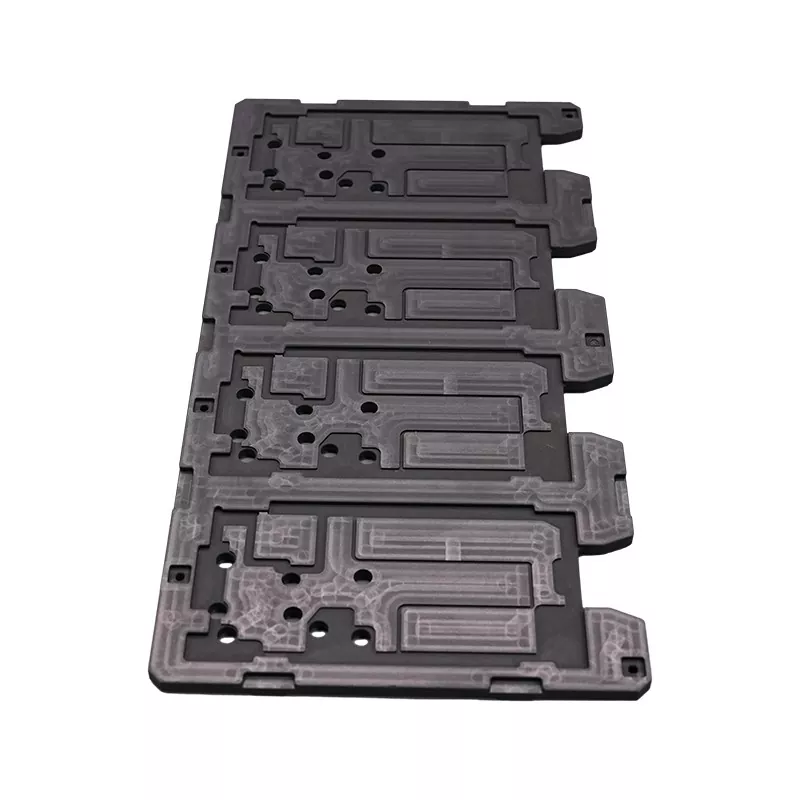

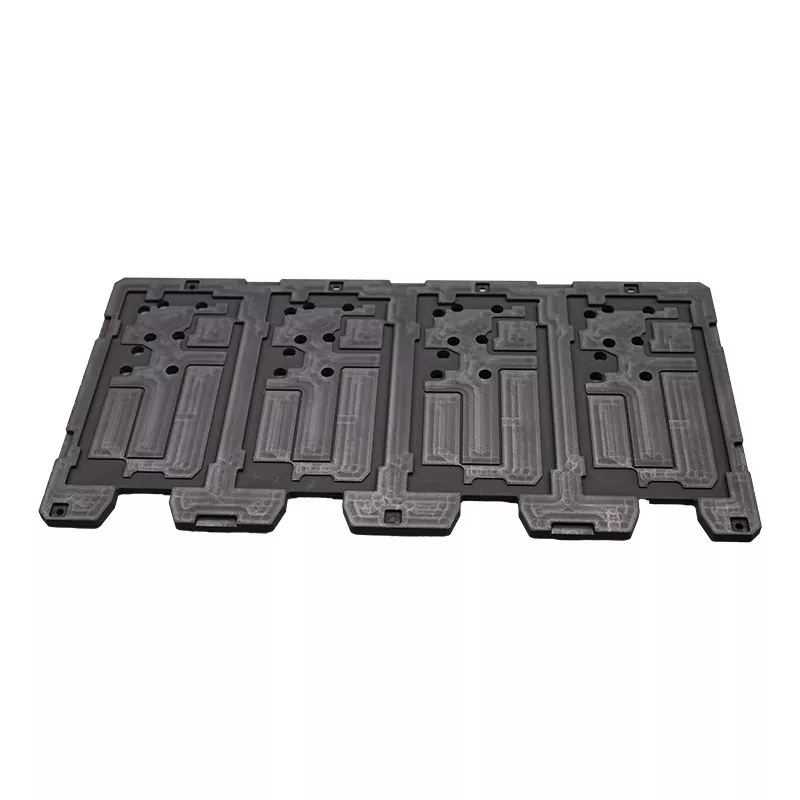

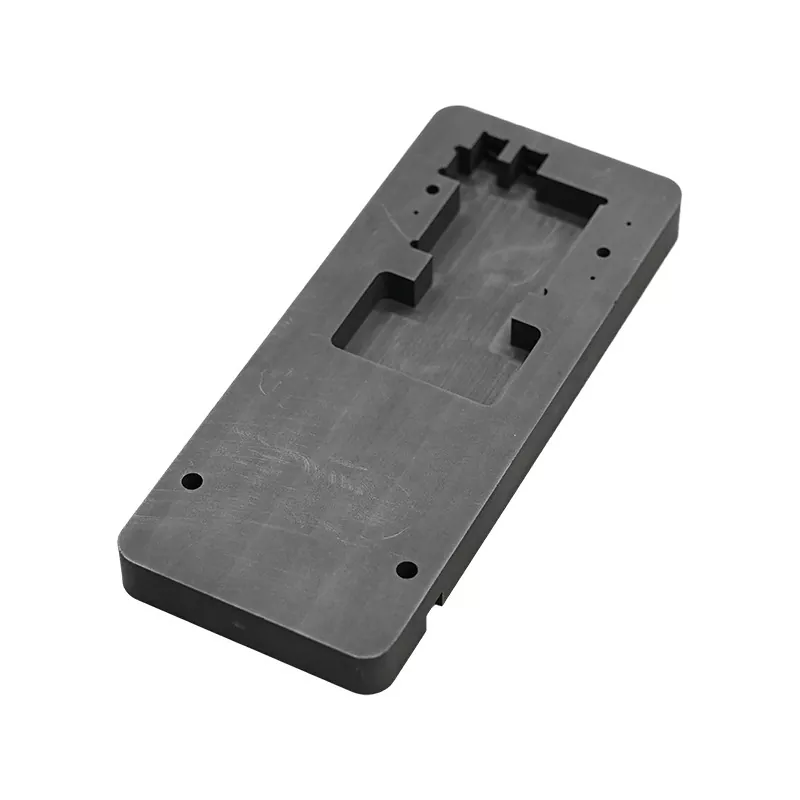

Elektroonilised paagutamisvormid

SIKAIDA elektroonilised paagutamisvormid on erinevate elektroonikakomponentide paagutamisprotsesside põhiseadmed, mis lahendavad traditsiooniliste vormide valupunkte, nagu ebaühtlane temperatuur, ebapiisav täpsus ja lühike eluiga. Professionaalse ja laialdase tootmiskogemusega tehasena integreerime täiustatud tootmiskontseptsioonid ja range kvaliteedikontrolli kõikidesse tootmise aspektidesse, et tagada iga vormi vastavus meie klientide ja tööstuse kõrgeimatele standarditele.

Elektroonilised paagutamise tööriistavormid on laialdaselt kasutatavad elektrooniliste komponentide, nagu keraamilised kondensaatorid, takistid, induktiivpoolid ja pooljuhtseadmed, paagutamiseks. Nende konstruktsioon tasakaalustab ühtlase kuumutamise, lihtsa lahtivõtmise ja tööohutuse, säilitades stabiilse geomeetria ja täpse mõõtmete sobivuse isegi kõrgetel temperatuuridel. Pind läbib spetsiaalse töötluse, mis tagab suurepärase mittenakkumis- ja korrosioonikindluse, pikendab tõhusalt eluiga, vähendab hooldussagedust ning aitab klientidel parandada tootmise efektiivsust ja kontrollida üldkulusid.

Põhispetsifikatsioonid

Põhilised eelised

1. Suure täpsusega mõõtmete juhtimine: peamised mõõtmete tolerantsid on ±0,05 mm piires, tagades paagutatud komponentide järjepidevuse ja suure tootlikkuse, mis vastab elektroonikatööstuse täpsusnõuetele.

2. Suurepärane vastupidavus kõrgele temperatuurile: kasutades kõrge puhtusastmega grafiiti ja spetsiaalset kuumakindlat terast, võivad need töötada stabiilselt pikema aja jooksul temperatuuril 1600 ℃ ilma deformatsioonita.

3. Temperatuuri ühtlane jaotus: optimeeritud struktuur ja kvaliteetsed soojusjuhtivad materjalid hoiavad ära lokaalse üle-/alakuumenemise, parandades komponentide kvaliteedi stabiilsust.

4. Pikk kasutusiga: spetsiaalne kuumtöötlus ja pinnatöötlus pikendavad vormide eluiga võrreldes tavaliste vormidega 3-5 korda, vähendades asenduskulusid.

5. Kiire lammutuskonstruktsioon: optimeeritud demonteerimismehhanism vähendab komponentide haardumist, parandades tootmise efektiivsust ja saagikust.

6. Paindlikud kohandamisvõimalused: vastavalt kliendi toote spetsifikatsioonidele ja protsessinõuetele saab pakkuda isikupärastatud disainilahendusi ja ühekordseid lahendusi.

Tehnilised võimalused

1. Materjali valik ja proportsioonid

Elektroonilistes paagutamisvormides kasutatakse kõrge puhtusastmega grafiiti (≥99,5%), mis on ühendatud spetsiaalse kuumuskindla terasraamiga, tasakaalustades kõrge temperatuurikindluse ja konstruktsiooni tugevuse; materjalid läbivad range kuumtöötluse, et kõrvaldada sisemine pinge ja parandada mõõtmete stabiilsust.

2. Struktuurse disaini optimeerimine

Lõplike elementide analüüsi (FEA) kasutatakse struktuuri optimeerimiseks, tagades kuju stabiilsuse kõrgel temperatuuril ja rõhul; soojuspaisumise sobitamist peetakse mõõtmete muutuste probleemi lahendamiseks kõrgetel temperatuuridel.

3. Täppisjuhtimissüsteem

Range kvaliteedikontroll kogu protsessi vältel, ülitäpne CNC-töötlemine ja võtmemõõtmed kontrollitakse koordinaatmõõtmismasinaga, et tagada vormi vastavus konstruktsiooni täpsusele.

4. Pinnatöötlusprotsess

Elektroonilised paagutavad tööriistavormid läbivad täppispoleerimise ja spetsiaalse katmise, saavutades Ra≤0,8 μm pinnakareduse, vähendades nakkumist, hõlbustades vormi lahtivõtmist ning parandades vastupidavust kõrgele temperatuurile ja oksüdatsioonikindlusele.

5. Soojusjuhtimise tehnoloogia

Optimeeritud vormikütte- ja jahutussüsteem koos täpse temperatuuri reguleerimise seadmega saavutab temperatuuri reguleerimise täpsuse ±5 ℃, tagades stabiilse paagutamistemperatuuri.

Töödeldud materjalid

Pinnatöötlus

Tehnilised standardid ja kvalifikatsioonid

1. Tolerantsi täpsus: ±0,05mm; Pinna karedus: Ra≤0,8μm; Töötemperatuur: ≤1600 ℃; Kasutusiga: ≥30 000 tsüklit

2. Tööstusstandardid: ISO9001:2015, SGS RoHS, REACH; Kvaliteedisüsteem: ISO14001, OHSAS18001

Kasutusalad

1. Keraamiliste kondensaatorite tootmine: tagab mitmekihiliste keraamiliste kondensaatorite täpsed mõõtmed ja ühtlase paagutamise, parandades dielektrilist jõudlust ja töökindlust.

2. Paksu kile vooluringide tootmine: ühildub paksu kile takistite, kondensaatorite ja muude komponentidega, pakkudes head materjalide ühilduvust ja tagades stabiilse elektrilise jõudluse pärast paagutamist.

3. Pooljuhtseadmete pakend: kohandatud pooljuhtide paagutamiseks, kõrge temperatuuritaluvus, täpne positsioneerimine ja stabiilne rõhu juhtimine.

4. Piesoelektriliste elementide tootmine: ei reageeri keemiliselt piesoelektriliste materjalidega, tagades stabiilse ja ühtlase piesoelektrilise jõudluse.

5. Elektroonilised keraamilised aluspinnad: vastab substraadi tasasuse ja pinnakvaliteedi nõuetele, tagades mõõtmete täpsuse pärast paagutamist.

6. Paksu kile andurid: optimeeritud struktuur tagab anduri elementide täpse positsioneerimise ja ühtlase kuumutamise.

KKK-d

K1: Milliseid materjale kasutatakse peamiselt SIKAIDA elektroonilistes paagutamisvormides?

A1: kasutab peamiselt kõrge puhtusastmega grafiiti (≥99,5%) ja spetsiaalset kuumuskindlat terast, mis pakub kõrget temperatuurikindlust ja suurepärast soojusjuhtivust, võimaldades stabiilset tööd 1600 ℃ juures.

Q2: Mis on vormi täpsus ja eluiga?

A2: mõõtmete tolerants ±0,05mm, Ra≤0,8μm; spetsiaalselt töödeldud, eluiga on 3-5 korda pikem kui tavalistel vormidel.

Q3: kas saate pakkuda kohandatud keemiliste tööriistade vorme?

A3: Jah, professionaalse tootjana saame optimeerida vormi mõõtmeid, struktuuri, materjale ja muid parameetreid vastavalt kliendi vajadustele.

Q4: Mis on temperatuuri reguleerimise täpsus hallituse paagutamise ajal?

A4: temperatuuri reguleerimissüsteemiga on võimalik saavutada täpsus ±5 ℃. Struktuurne optimeerimine tagab ühtlase temperatuurijaotuse, vältides igasugust mõju toote kvaliteedile.

K5: Milliseid ettevaatusabinõusid tuleks võtta elektrooniliste paagutamistööriistade vormide puhul?

A5: kontrollige ja puhastage neid regulaarselt; vältida söövitavaid puhastusvahendeid; hoida kuivas kohas pikema aja jooksul, kui seda ei kasutata; perioodiliselt testida täpsust ja jõudlust.
