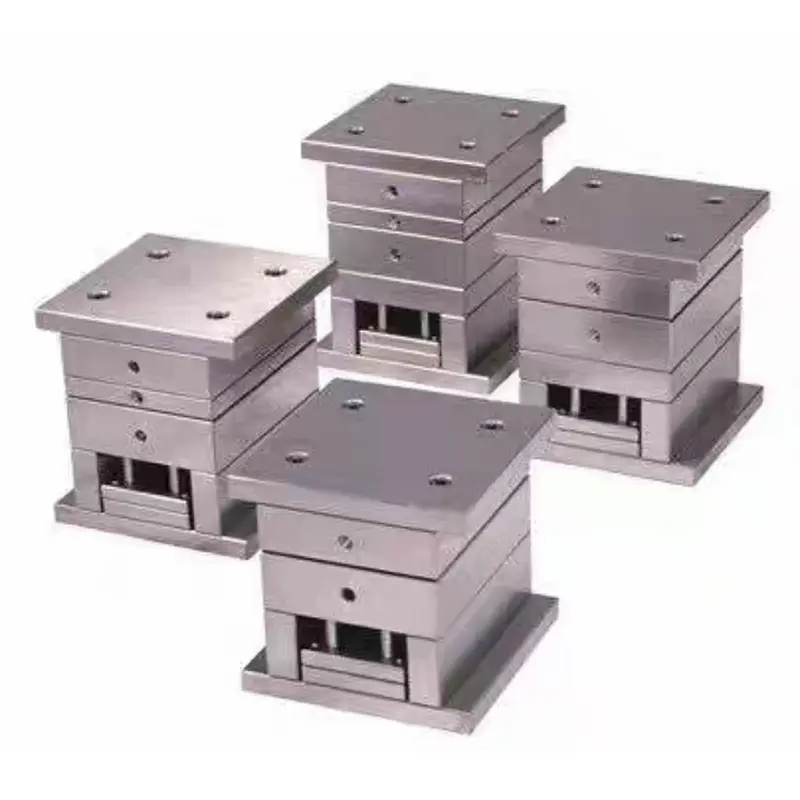

Ülikõrge täpsusega suure värava vormi alus

SIKAIDA ülikõrge täpsusega suure väravavormi alus on spetsiaalselt kohandatud kahe plaadi survevaluvormide jaoks, mis vastab suuremahulise ja ülitäpse survevaluvormide vajadustele. Hallituse struktuurse toena tagab tõhusa ja stabiilse tootmise. Usaldusväärse tarnijana on SIKAIDAL Hiinas professionaalne tehas, mis integreerib teadus- ja arendustegevuse, tootmise, testimise ja müügijärgse teeninduse, et pakkuda ülemaailmsetele klientidele lahendusi.

Toote üksikasjad

1. Kõrgtäpse disaini standardid

- Mõõtmete täpsus: südamiku vastaspinnad ±0,005 mm, juhtsüsteem ±0,002 mm, tagades komponentide sobivuse.

- Tasasus: ülemise ja alumise plaadi paralleelsus 0,02 mm/m piires, vältides ebaühtlast deformatsiooni sissepritsepinge all.

- Positsioneerimise täpsus: juhtsamba augu asend ±0,01 mm, tihvti ava asukoht ±0,008 mm, tagades liikuvate ja fikseeritud vormide täpse joondamise.

2. Suuremahuline konstruktsiooniprojekt

- Tehnilised andmed: ühildub valuvormidega vahemikus 400 mm × 400 mm kuni 1200 mm × 800 mm, mis katab peamised suuremahulised survevalu vajadused.

- Paksuse optimeerimine: lõplike elementide analüüs optimeerib seina paksust, tasakaalustab tugevust ja materjali kokkuhoidu.

- Tugevdatud struktuur: sisseehitatud võrgust tugevdavad ribid taluvad sissepritse surve deformatsiooni, tagades pikaajalise stabiilsuse.

3. Kõrge jäikusega juhtsüsteem

- Juhtsambad ja puksid: SKD61 materjal, millel on pinnakõvastus, madal hõõrdumine, kõrge kulumiskindlus, pikendab kasutusiga.

- Juhtimistäpsus: nelja sambaga juhik, mille vahe on 0,01–0,02 mm, vältides vormimisvigasid.

- Lähtestamissüsteem: Täpne lähtestusvarras tagab hallituse järjepideva sulgemise, vähendades praagi määra.

4. Kõrge efektiivsusega jahutussüsteem

- Jahutusvee ahel: 3D-printimise konformne jahutus parandab efektiivsust üle 30% ja lühendab jahutusaega.

- Temperatuuri reguleerimise täpsus: ±1 ℃, tagades toote mõõtmete stabiilsuse ja vältides deformatsiooni.

- Kiire tsirkulatsioon: optimeeritud veeringluse paigutus lühendab survevalutsükli aega 20-25%.

5. Täpne positsioneerimis- ja kinnitussüsteem

- Positsioneerimissüsteem: positsioneerimistihvtide ja pukside sobivuse täpsus on H7/g6, mis tagab täpse positsioneerimise.

- Kinnitusmehhanism: lõdvenemisvastase disainiga ülitugevad poldid tagavad ühtlase kinnitusjõu ja hoiavad ära hallituskahjustuste.

- Ohutuskaitse: sisseehitatud piirlülitid hoiavad ära väärkasutamise ja tagavad tootmisohutuse.

Põhifunktsioonid

1. Ultra-High Precision: saavutab rahvusvahelise kõrgtaseme, mis vastab ülitäpsete toodete nõuetele.

2. Tugev stabiilsus: optimeeritud disain ja materjalivalik, mis sobib suure intensiivsusega tootmiseks.

3. Kõrge efektiivsus ja energiasääst: lühendab tootmistsüklit ja parandab tootmise efektiivsust.

4. Vastupidav: kõrge kulumiskindlus ja korrosioonikindlus, vähendades asenduskulusid.

Kasutusalad

Ülikõrge täpsusega suurte väravavormide alust kasutatakse laialdaselt suuremahulistes täppissurvevalurakendustes, nagu autode interjöörid, kodumasinate korpused ja elektroonikatooted, pakkudes tuge kvaliteetseks tootmiseks erinevates tööstusharudes.

Tootmisprotsessi tutvustus

1. Disaini analüüs ja simulatsioon

- Struktuuri, soojusjuhtivuse ja survevalu protsessi CAE simulatsioon tagab mõistliku disaini.

- Hallituse vooluanalüüs optimeerib veekanaleid ja ennustab vormidefekte; Lõplike elementide analüüs kontrollib tugevust ja jäikust.

2. Täppistöötlusprotsess

- Jämetöötlus (CNC pukkfreespink, täpsus 0,1mm) → Viimistletud töötlemine (kiire CNC, Ra≤0,8μm).

- Spetsiaalne töötlemine (EDM keerukate pindade jaoks) + täppislihvimine + käsitsi viimistlus tagab täpsuse.

3. Kuumtöötlus ja pinnatöötlus

Temperatuuritöötlus (HRC28-32), pinnakarastus (juhtsambad ja puksid HRC48-52), korrosioonivastane töötlus parandab roostekindlust.

4. Täpne kokkupanek ja silumine: ultraheli puhastamine → täppismonteerimine → koordinaatmõõtmismasina (CMM) kontroll → T0 proovivormimine, tagades täpsuse ja stabiilsuse.

Arengutrendid:

1. Arukas integratsioon

Andurid on reaalajas jälgimiseks integreeritud ülikõrge täpsusega suure värava vormialusesse; AI optimeerib protsessi parameetreid, ennustab seadmete hooldust ja vähendab seisakukulusid.

2. Tootmislisandite innovatsioon

3D-printimine konformse jahutuse ja integreeritud vormimisega; topoloogia optimeerimisega saavutatakse kergekaalulisus (30% kaalulangus).

3. Kõrge efektiivsusega tootmistehnoloogia

Kiire vormikinnitus (50% vähenenud vormivahetusaeg), kohandatav automatiseeritud tootmisliinidele ja suur andmepõhine protsessiparameetrite optimeerimine.

Korduma kippuvad küsimused:

Q1: Mis on ülikõrge täpsusega suure värava vormibaasi peamised materjalid?

A1: vormi aluse põhimaterjal on kvaliteetne süsinikkonstruktsiooniteras 45# või 50#; juhtsambad ja puksid kasutavad laagriterast nagu SKD61 ja SUJ2; mõned tipptasemel rakendused kasutavad eelkarastatud vormiterast P20 või 738H.

Q2: milline on tüüpiline vormi aluse tootmistsükkel?

A2: Sõltuvalt keerukusest ja suurusest on tootmistsükkel üldiselt 15-45 päeva. Tavaliste vormialuste jaoks kulub 15–20 päeva, samas kui mittestandardsete kohandatud vormialuste jaoks kulub 30–45 päeva, sealhulgas kogu projekteerimise, töötlemise, kuumtöötlemise, kokkupanemise ja katsetamise protsess.

Q3: Kuidas tagada vormi aluse täpsus ja stabiilsus?

A3: Täpsus tagatakse järgmiste meetmetega: ① Range kuumtöötlusprotsess tagab materjali stabiilsuse; ② Täppistöötlusseadmed tagavad töötlemise täpsuse; ③ Täielik testimissüsteem kontrollib lõplikku täpsust; ④ Rooste- ja korrosioonivastane töötlus tagab pikaajalise täpsuse.

Q4: Milliste survevaluprotsesside jaoks sobib ülikõrge täpsusega suure värava vormi alus?

A4: see vormipõhi sobib mitmesugusteks survevaluprotsessideks, sealhulgas kõrgsurve survevalu, madalsurve survevalu, kahevärviline survevalu ja IMD (In-Mold Decoration) jaoks ning sobib eriti hästi toodetele, mis nõuavad kõrget välimuse kvaliteeti ja täpset mõõtmete täpsust.

K5: Kuidas vormibaasi hooldada ja teenindada?

A5: ① Kontrollige regulaarselt juhtsammaste ja juhthülsside määrimist ning lisage õigeaegselt määret; ② Hoidke vormiraam puhtana ja koristage õigeaegselt liimijäägid ja praht; ③ Kontrollige korrapäraselt täpsust ja korrigeerige seda õigel ajal, kui avastatakse kõrvalekaldeid; ④ Kandke roostevastast õli ja hoidke korralikult, kui seda pikka aega ei kasutata.
