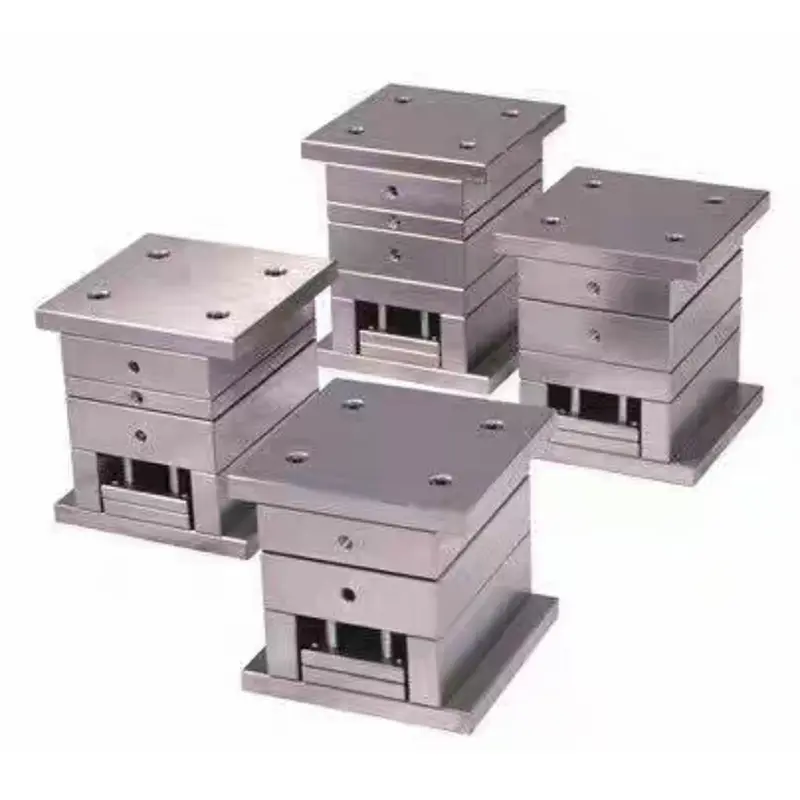

Ülikõrge täpsusega väikese värava vormi alus

SIKAIDA Ultra-High Precision Small Gate valuvormi alus on loodud spetsiaalselt kolme plaadi survevaluvormide jaoks, mis sobib väärtuslike komponentide tootmiseks elektroonika-, auto-, meditsiini- ja optikatööstuses. See integreerib kõrge jäikuse, mikronitaseme positsioneerimise, stabiilse temperatuuri reguleerimise ja automaatse väljatõmbetehnoloogia, et saavutada kvaliteetne ja ühtlane vormimine ilma keevisjoonte või kokkutõmbumisjälgedeta. Vormialusel on ainulaadne nõelklapi tüüpi kuumakanali konstruktsioon, mis võimaldab mitmepunktilist süstimist ja sulamisvoolu täpset juhtimist, tagades defektideta tooted ja muutes selle tipptasemel tootmise võtmeseadmeks.

Peamised tehnilised omadused

1. Kõrge täpsusega juhtsüsteem

Ultra-High Precision Small Gate Mold Base kasutab ülitäpseid rulljuhikuid ja lineaarseid liugureid koos täppislihvitud juhtpuksidega, tagades vormi sujuva avanemise ja sulgemise ning suure korratavuse. Kliirensit kontrollitakse 0,01 mm piires, kõrvaldades tõhusalt juhiku kliirensist põhjustatud välklambi ja jämeduse defektid.

2. Intelligentne temperatuuri reguleerimise süsteem

Integreerides mitmepunktilisi temperatuuriandureid ja intelligentset juhtimismoodulit, kontrollitakse vormi temperatuuri täpsust ±1 ℃ piires. Sõltumatu tsooni temperatuuri reguleerimine võimaldab täpselt reguleerida temperatuuri toote erinevate osade jaoks, optimeerides sulamisvoolu ja vähendades jääkpingeid.

3. Needle Valve Hot Runner System

Kasutades ülitäpset nõelventiili kuumakanalisüsteemi, võimaldab see mitmepunktilist süstimist ja järjestikust juhtimist. Nõelventiili avanemise reaktsiooniaeg on ≤0,1 sekundit, mis takistab tõhusalt sulamise tagasivoolu ja nöörimist, sobib kõrge läbipaistvuse ja rangete välimusnõuetega toodetele.

4. Kõrge jäikusega konstruktsiooniprojekt

Ultra-High Precision Small Gate Mold Base kasutab ülitugevat legeerterast, läbib pinget leevendavat lõõmutamist ning sisaldab optimeeritud ribide paigutust ja lõplike elementide analüüsi täiustatud disaini jaoks. Selle tulemuseks on minimaalne deformatsioon kõrgsurve süstimisel, ühtlane kinnitusjõu jaotus ja vormi pikem kasutusiga.

5. Automatiseeritud väljutussüsteem

Täpse sünkroonse väljatõmbemehhanismiga varustatud väljutuskiirus ja käik on täpselt reguleeritavad. Isemäärduvad juhikud tagavad sujuva, ummistuseta väljutamise, ühtlase vormimisjõu ning vähendavad toote deformatsiooni- ja kahjuriski.

Toote rakendused:

1. Elektroonika ja side: mobiiltelefonide raamid, pistikud, jahutusradiaatorid

2. Autotööstus: andurid, armatuurlauad, valgustuskomponendid

3. Meditsiiniseadmed: süstlad, vereeraldajad, diagnostikaseadmed

4. Optilised komponendid: läätsed, filtrid, kuvapaneelid

Tootmisprotsess:

1. Disaini analüüs ja simulatsioon

Kasutades professionaalset CAE tarkvara, nagu Moldflow ja ANSYS, tehakse vormivoolu, konstruktsiooni tugevuse ja termodünaamilised analüüsid, et ennustada vormimisriske ning optimeerida jooksuri ja jahutussüsteemi paigutust.

2. Täppistöötlus

- töötlemata töötlemine: suured CNC-freespingid töötlevad võrdluspindu ja piirjooni, jättes ruumi viimistlemiseks.

- Kuumtöötlemine: materjali stabiilsuse ja mehaaniliste omaduste tagamiseks läbivad põhikomponendid karastamise ja pinge leevendamise lõõmutamise.

- Viimistletud töötlemine: kiire CNC-töötlusega saavutatakse ülitäpsed pinnad, mille pinnakaredus on Ra 0,8 μm.

- Pinnatöötlus: Võtmepinnad läbivad täpse lihvimise ja poleerimise, et tagada siledad ja kulumiskindlad liikuvad osad.

3. Kokkupanek ja silumine

- Komponentide kokkupanemisel kasutatakse kinnitusdetailide eelkoormuse juhtimiseks momentvõtmeid.

- Hüdrauliliste, temperatuuri reguleerimise ja väljatõmbesüsteemide sõltumatu silumine tagab normaalse töö.

- T0 proovivormimine optimeerib protsessi parameetreid ja parandab vormi seni, kuni toode vastab standarditele.

Arengutrendid

1. Arukas integratsioon

Integreerib sügavalt IoT ja AI tehnoloogiaid, et saavutada seadmete vastastikune ühendamine, andmete kogumine ja protsesside eneseoptimeerimine. Toetab ennustavat hooldust ja anomaaliahäireid, parandades Ultra-High Precision Small Gate vormibaasi tootmise efektiivsust ja toote stabiilsust.

2. Mikrovahutamistehnoloogia rakendus

Koos ülekriitilise vedeliku sissepritsesüsteemiga saavutab see kergekaalulisuse ja parema pinnakvaliteedi, lahendab paksuseinaliste toodete kokkutõmbumisprobleemi ja vähendab materjalikasutust enam kui 30%.

3. Digitaalne kaksikrakendus

Virtuaalne valuvormide süsteem on ehitatud selleks, et optimeerida protsessi parameetreid ja ennustada tõrkeid virtuaalses keskkonnas, vähendades prooviliistude arvu ja lühendades arendustsüklit.

4. Lisandite tootmise integreerimine

Metallist 3D-printimise tehnoloogiat rakendatakse keeruliste jahutusveekanalite ja kuumakanalite valmistamisel, murdes läbi traditsiooniliste töötlemispiirangute, parandades jahutuse efektiivsust, lühendades tootmistsüklit ja vähendades energiatarbimist.

KKK

K1: Millist tüüpi survevaluvormide jaoks sobib ülikõrge täpsusega väikese värava vormialus peamiselt?

A1: Väikesed väravavormi alused sobivad eriti täpsete plastosade, näiteks elektrooniliste pistikute, optiliste läätsede ja meditsiiniseadmete korpuste vormimiseks, millel on ranged välimuse nõuded. Need sobivad eriti hästi toodetele, mis ei nõua keevisjooni, kokkutõmbumisjälgi ja kõrget pinnakvaliteeti.

Q2: milline on tootmistsükkel väikese väravavormi aluse kasutamisel?

A2: väikese väravavormi aluse arendustsükkel on tavaliselt 4–8 nädalat, olenevalt toote keerukusest ja täpsusnõuetest. Kuigi esialgne investeering on suurem, tagavad selle kõrge tootmistõhusus ja kõrgem tootekvaliteet olulise pikaajalise kuluefektiivsuse.

Q3: Millised on peenväravaliste vormialuste eelised võrreldes traditsiooniliste vormidega?

A3: Võrreldes traditsiooniliste vormidega pakuvad peenväravalised vormialused eeliseid, nagu suurem toote täpsus, parem pinnakvaliteet, suurem tootmise efektiivsus ja kõrgem automatiseerituse tase. Nõelventiili kuumakanalisüsteem väldib tõhusalt toote defekte, vähendab järeltöötlusetappe ja parandab materjali kasutamist, muutes selle eriti sobivaks suuremahuliste ja kvaliteetsete tootmisvajaduste jaoks.
