Autode külgpaneelide sisemise sõlme stantsimisstantsid

SIKAIDA Automotive Side Panel Inner Assembly stantsimisvormid on suured ja ülitäpsed stantsisüsteemid, mida kasutatakse külgpaneelide sisepaneelide stantsimiseks lehtmetallist. Need on valge kerega tootmises põhistantsid ning neid kasutatakse laialdaselt sõiduautode ja tarbesõidukite tootmises. See toode ühendab mitu stantsimisprotsessi, et saavutada külgpaneeli sisepaneeli ühes tükis vormimine, tagades tootmise tõhususe ja järjepidevuse. Meie tehas Hiinas koos täiustatud seadmete ja professionaalse meeskonnaga tagab stabiilse ja kvaliteetse stantsi tootmise.

Üksikasjalikud tooteomadused

1. Suur ja keeruline struktuur

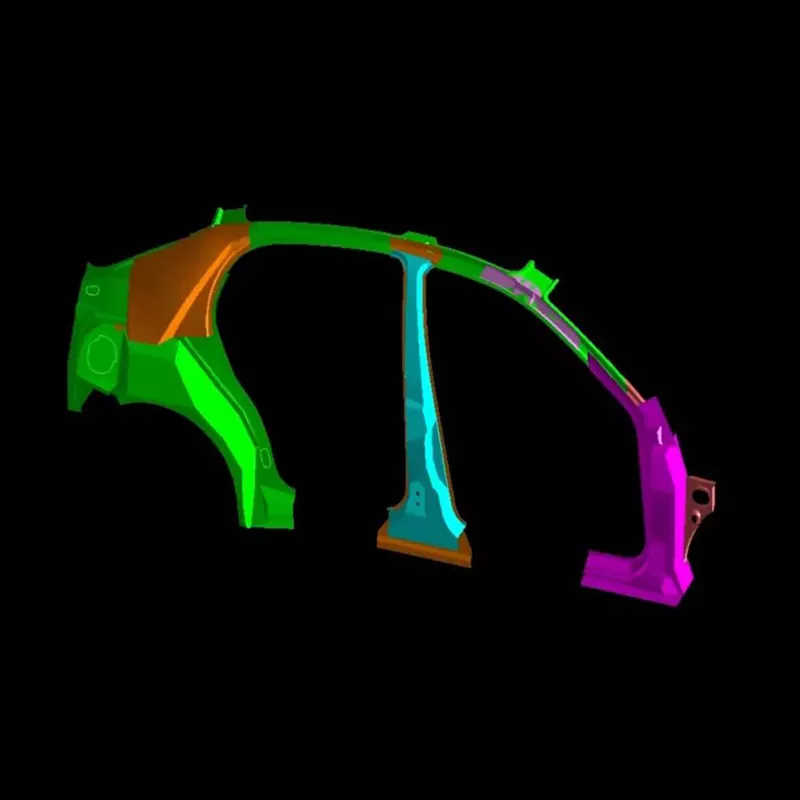

Külgpaneeli sisemine paneel on suure suurusega (pikk üle 800 mm ja laius üle 600 mm) ning keeruka kujuga, mis nõuab mitme funktsiooni moodustamist. SIKAIDA autode külgpaneelide sisemise sõlme stantsimisstantsid on suure pinnatäpsusega, mitme vabakujulise pinnaga ja ratsionaalse konstruktsiooniga, mis lahendab jõu ebaühtlase jaotuse probleemi suurte lehtmetallide stantsimisel.

2. Kõrge täpsuse ja kõrge kvaliteedi nõuded

Väliskomponendina ei tohi külgpaneeli sisemine paneel olla kriimustuste, kortsude ja muude defektideta. SIKAIDA kontrollib rangelt hallituse täpsust, saavutades Ra0,4μm või suurema pinnakareduse, mis vastab kõrgetele tootmisnõuetele.

3. Mitme protsessi integreerimine

Autotööstuse külgpaneelide sisemise koostu stantsimisstantsid kasutavad integreeritud mitme jaama konstruktsiooni, mis võimaldab ühe toiminguga lõpule viia mitu protsessi, nagu süvatõmbamine ja kärpimine, parandades tõhusust. Vajadusel saab intelligentse tootmise saavutamiseks lisada automatiseeritud transpordi- ja võrgukontrolli funktsioone.

4. Täppisjuhtimis- ja tasakaalustamissüsteem

Varustatud täppisjuhtimis-, tasakaalustamis- ja survesüsteemiga, tagab see ühtlase jõu jaotuse lehtmetalli stantsimisel, vältides toote defekte ja parandades saagise määra.

5. Spetsiaalne konstruktsiooniprojekt

Kasutades segmenteeritud stantsi ja kiiresti vahetatavat stantsi struktuuri, ühildub see uute materjalidega, nagu ülitugev teras ja alumiiniumsulamid, lahendades vormimisprobleeme ja laiendades selle rakendusala.

Toote põhiomadused

1. Kõrge jäikus: ülitugevate materjalide kasutamine tagab stabiilsuse suure tonnaažiga stantsimisel ja pikendab kasutusiga.

2. Täpne juhtimine: ülitäpne juhtposti ja juhthülsi süsteem tagab tembeldamise positsioneerimise ja toote täpsuse.

3. Intelligentne jälgimine: integreeritud andurid võimaldavad reaalajas jälgida ja ennustada hooldust.

4. Quick Die Change: Modulaarne disain lühendab stantsi vahetamise aega ja kohandub mitme sordi tootmisega.

Rakenduse stsenaariumid

Autotööstuse külgpaneelide sisemise montaaži stantsimisstantse kasutatakse peamiselt sõiduautode ja tarbesõidukite kere tootmisel, mis toimivad valge kere põhivormidena ning kodumaiste ja rahvusvaheliste klientide poolt tunnustatud. Professionaalse tarnijana saab SICAIDA pakkuda kohandatud lahendusi, mis vastavad erinevate sõidukimudelite vajadustele.

Tootmisprotsess

1. Tooteanalüüs ja protsesside kavandamine

Kasutades vormitavuse analüüsiks ja protsesside kujundamiseks professionaalset tarkvara, näeb see ette ja lahendab võimalikud probleemid.

2. Hallituse disain

Kasutades täielikku 3D-disaini tarkvara, nagu UG ja CATIA, viimistletakse täpseid detaile, et tagada vormi täpsus ja ratsionaalsus.

3. Materjali valik

Automotive Side Panel Inner Assembly Stamping Dies vormiraam on valmistatud ülitugevast malmist või keevitatud terasplaatidest. Peamised komponendid kasutavad väga kulumiskindlat ja suure survetugevusega tööriistaterast, et tagada vormi kvaliteet.

4. Täppistöötlus

Töötlemata töötlemine, peentöötlus, spetsiaalne mehaaniline töötlemine ja käsitsi poleerimine tagavad vormi täpsuse ja välimuse kvaliteedi.

5. Kokkupanek ja silumine (T0 proovivormimine)

Pärast kokkupanekut testitakse vormi masinas ning protsessi parameetreid reguleeritakse ja optimeeritakse, kuni proov on kvalifitseeritud.

Arengutrendid:

1. Ülisuur integreeritud vormimine: integreeritud külgpaneelide sisepaneelide trendiga kohandudes võib üks vormikomplekt kaaluda üle 200 tonni.

2. Kohanemine uute materjalide kasutusaladega: optimeeritud disain ja materjalivalik kohanduvad uute materjalide vormimisomadustega, et vastata autode kergekaalu ja ülitugevuse nõuetele.

3. Intelligentne tootmine ja digitaliseerimine: sisseehitatud andurid võimaldavad reaalajas jälgida koos digitaalse kaksiktehnoloogiaga, lühendades arendustsüklit ja vähendades kulusid.

4. Lisatootmise (3D-printimise) rakendused

Autotööstuse külgpaneelide sisemise koostu stantsimisvormid kasutavad 3D-printimise tehnoloogiat keerukate struktuuride loomiseks, parandades tootmise tõhusust ja toote kvaliteeti.

Korduma kippuvad küsimused

K1: Milliseid materjale kasutatakse tavaliselt autode külgpaneelide sisemise koostu stantsimisstantsides?

A1: Vormialusel kasutatakse tavaliselt kõrgtugevat malmi (nt HT300, kõrgtugevat malmi) või keevitatud terasplaatkonstruktsioone. Põhikomponendid, nagu õõnsused ja südamikud, kasutavad kõrge süsinikusisaldusega kõrge kroomisisaldusega tööriistaterast (nt Cr12MoV, DC53 jne), mis pakuvad suurt kulumiskindlust ja suurt survetugevust.

Q2: Kui pikk on autode külgpaneelide sisemise koostu stantsimisvormide tootmistsükkel?

A2: Autotööstuse külgpaneelide sisemise montaaži stantsimisvormid on tehnoloogia, kogemuste ja viimistletud oskuste tipp. Need ühendavad mehaanilise disaini, materjaliteaduse, plastilisuse mehaanika ja täppistootmise. Nende arendustsükkel on pikk (tavaliselt 8–15 kuud) ja kulukas (jõuab miljonite kuni kümnete miljonite RMBdeni), mistõttu on need olulised etalonid hallituse ettevõtte tervikliku tugevuse mõõtmisel. Kuna autokered arenevad kerge, tugeva ja intelligentse disaini suunas, tõusevad nende vormidele esitatavad tehnilised nõuded jätkuvalt.
