Autode mootoriruumi koostu stantsimisstantsid

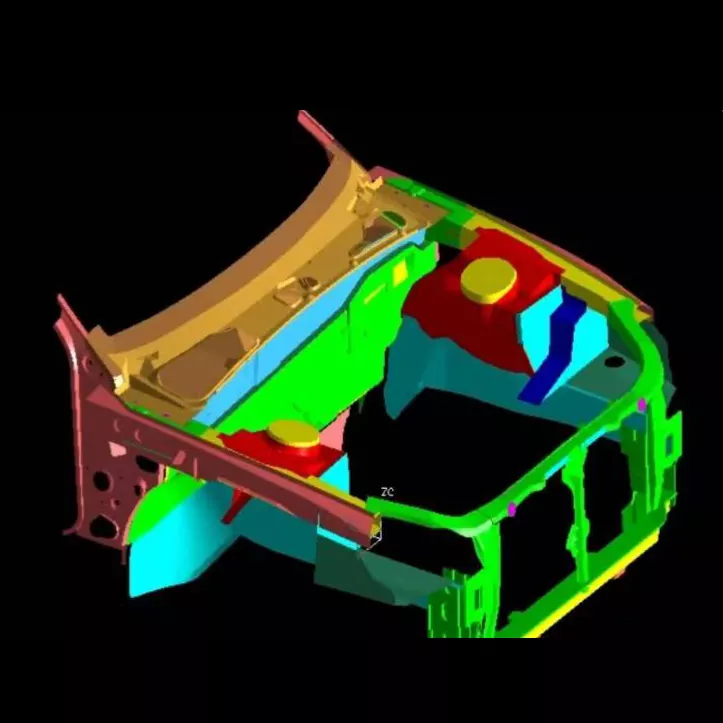

Auto mootoriruumi koost on mootorsõidukite jõuülekande põhiline kandekomponent ja selle stantsimisvormide tootmistase esindab autotööstuse stantsimisstantside tehnoloogia kõrgeimat taset. SIKAIDA autode mootoriruumi assamblee stantsimisvormid ei ole üks stants, vaid terviklik stantsisüsteem, mida kasutatakse lehtmetalli stantsimiseks mootoriruumi põhiraami ja kerepaneelidesse. Seejärel monteeritakse need komponendid keevitamise või poltidega kokku terviklikuks mootoriruumiks.

Toote põhiomadused

1. Suur suurus ja keeruline struktuur

Autode mootoriruumi koostu stantsimisvormid on suurte mõõtmetega (tavaliselt pikemad kui 1,2 meetrit ja laiemad kui 0,8 meetrit) ja keerukate õõnsusstruktuuridega. Need nõuavad kinnitusaukude, tugevdavate ribide ja volditud servade moodustamist, mitme tööjaama integreerimist, sealhulgas sügavtõmbamist, vormimist, kärpimist ja mulgutamist.

2. Ultra-High Precision ja High Strength

Autode kriitiliste ohutuse kandvate komponentidena kontrollitakse stantsitud osade mõõtmete täpsust ±0,05 mm piires, ilma pinnadefektideta, nagu praod või kortsud. Kvaliteetne stantsiteras ja täppiskuumtöötlusprotsessid tagavad stantside kõrge tugevuse, kõrge kõvaduse ja kõrge kulumiskindluse.

3. Mitme protsessi integreerimine

Mitme protsessi integreerimine, nagu süvatõmbamine, kärpimine, mulgustamine, ääristamine ja vormimine, kasutades progressiivseid või pidevaid stantsikonstruktsioone, toetades automatiseeritud masstootmist.

4. Täppisjuhtimis- ja mahalaadimissüsteem

Täppisjuhtimis-, mahalaadimis- ja väljaviskemehhanismid on ette nähtud keerukate allalõigete ja negatiivsete nurkade jaoks stantsitud osades, tagades materjali ühtlase voolu ja vähendades vormimisdefekte.

5. Temperatuuri ja määrimise kontroll

Mõned mudelid on varustatud kütte-/jahutustemperatuuri juhtimissüsteemi ja tõhusa määrdesüsteemiga, et vähendada hõõrdumist, pikendada stantsi eluiga ja tagada kõrgekvaliteediliste materjalide stantsimiskvaliteet.

Kasutusalad

1. Sõiduautode tootmine

Toodab kere põhikomponente, nagu esivaheseinad, poritiivad, tuleseinad ning mootorikapoti sise- ja välispaneelid, pakkudes konstruktsioonilist tuge ja kaitset.

2. Uued energiasõidukid

Autode mootoriruumi assamblee stantsimisvormid on kohandatud uute energiasõidukite mootoriruumide paigutuse reguleerimisnõuetega, optimeeritud kergete materjalide, nagu alumiiniumisulamid ja ülitugev teras, jaoks ning vastavad kõrgematele täpsusnõuetele.

3. Tarbesõidukite tootmine

Kohandatud tarbesõidukite (nt veoautod ja bussid) suuremate ja keerukamate mootoriruuminõuetega, mis on võimeline toime tulema ülisuure lehtmetalli raskevormimisega.

Tootmisprotsess

1. Tooteanalüüs ja protsesside kavandamine

Kasutab CAE tarkvara nagu AutoForm ja Dynaform vormitavuse analüüsi tembeldamiseks, probleemide, nagu pragunemine ja kortsumine, ennustamiseks ja lahendamiseks ning protsessiparameetrite optimeerimiseks.

2. Hallituse disain

Autode mootoriruumi assamblee stantsimisvormid on kujundatud täismahus 3D-s, kasutades tarkvara nagu UG, CATIA ja AutoCAD, viimistledes iga komponenti, et tasakaalustada tugevust, jäikust, eluiga ja tootmistõhusust.

3. Materjali valik

- Alusmaterjal: 45#, 50# süsinikkonstruktsiooniteras

- Tööosad: Cr12MoV, Cr12 ja muud tööriistaterased; masstootmiseks võib kasutada terasseotud tsementeeritud karbiidi või pulbermetallurgia materjale.

4. Täppistöötlus

- töötlemata töötlemine: liigse materjali eemaldamine suure pukk-freespinki või töötluskeskuse abil.

- Viimistletud töötlemine: ülitäpne CNC-töötluskeskus, aeglane traat EDM.

- Spetsiaalne mehaaniline töötlemine: keeruliste pindade elektrilahendusega töötlemine, poleerimine kuni Ra≤0,4 μm.

- Kuumtöötlus: karastamine, karastamine, nitridimine jne kõvaduse ja kulumiskindluse parandamiseks.

5. Kokkupanek ja T0 proovivorm

Pärast kokkupanekut paigaldatakse vorm proovivormimiseks stantsimisseadmetele, reguleerides parameetreid, nagu rõhk ja käik, kuni stantsitud osa vastab standarditele.

Arengutrendid

1. Ülisuur integreeritud vormimine: kohandatav 2000-tonnise ja suurema stantsimisseadmetega, vähendades osade arvu ja keevitusprotsesse.

2. Kergekaaluline materjali vormimine: optimeeritud selliste materjalide jaoks nagu alumiiniumsulamid ja ülitugev teras, parandades tagasitõmbeprobleeme.

3. Arukas tootmine ja digitaliseerimine: CAE analüüsi, 3D-printimise, digitaalsete kaksikute ja muude tehnoloogiate integreerimine arendustsüklite lühendamiseks.

4. Mitme jaama automatiseeritud tootmine: täieliku automatiseerimise saavutamine lehtmetalli sisendist kuni valmistoote väljundini, tõhususe ja järjepidevuse parandamine.

Korduma kippuvad küsimused

K1: Milliseid materjale kasutatakse tavaliselt autode mootoriruumi koostu stantsimisstantsides?

A1: stantsi põhi kasutab tavaliselt kõrgekvaliteedilist süsinikkonstruktsiooniterast (nt 45#, 50#), samas kui tööosad kasutavad kõrge süsinikusisaldusega kõrge kroomisisaldusega tööriistaterast (nt Cr12MoV, Cr12), kiirterast (nt W6Mo5Cr4V2) või tsementeeritud karbiidi. Masstootmise jaoks saab kasutada terasega seotud tsementeeritud karbiidi või pulbermetallurgia materjale, et tagada matriitsi kõrge tugevus, kõrge kõvadus ja kulumiskindlus.

Q2: Kui pikk on mootorsõidukite mootoriruumi koostu stantsimisvormide tootmistsükkel?

A2: Autode mootoriruumi komplektide stantsimisvormid on tehnoloogia, kogemuste ja meisterlikkuse kulminatsioon. Nende arendustsükkel on pikk (tavaliselt 8–15 kuud) ja kulukas (jõuab miljonite kuni kümnete miljonite RMBdeni), mistõttu on need stantsimisettevõtte üldise tugevuse põhinäitajad. Mida suurem on keerukus, seda pikem on tsükkel. Aruka tootmise ja digitaaltehnoloogia rakendamisega lüheneb arendustsükkel järk-järgult.
