Autotööstuse vasaku külje paneeli tembeldamine

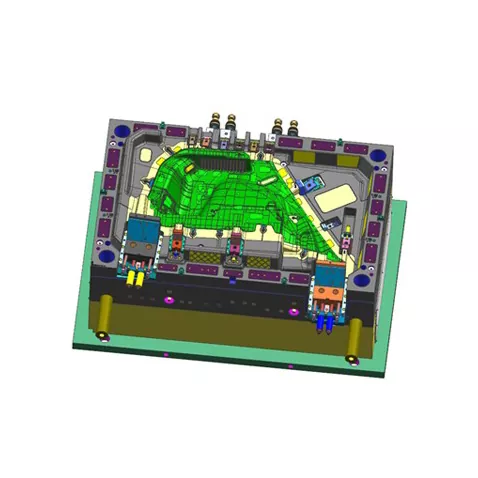

SIKAIDA Automotive Left Side Panel Stamping Die on suur, ülitäpne ja keerukas stantsimistööriistade süsteem, mille on välja töötanud SIKAIDA teras- või alumiiniumlehtede vasakpoolse integreeritud külgpaneeli tembeldamiseks. See ei ole üks stants, vaid terviklik integreeritud süsteem, mis sisaldab selliseid põhikomponente nagu tõmbestantsid, tõmbestantsid, trimmimisvormid ja äärisvormid. Selle toote tootmistase esindab otseselt auto kerepaneelide stantsimisstantside kõrgeimat standardit ja sümboliseerib SIKAIDA igakülgset tugevust stantsitööstuse professionaalse tarnijana.

Üksikasjalikud tooteomadused

1. Suur suurus ja keeruline struktuur

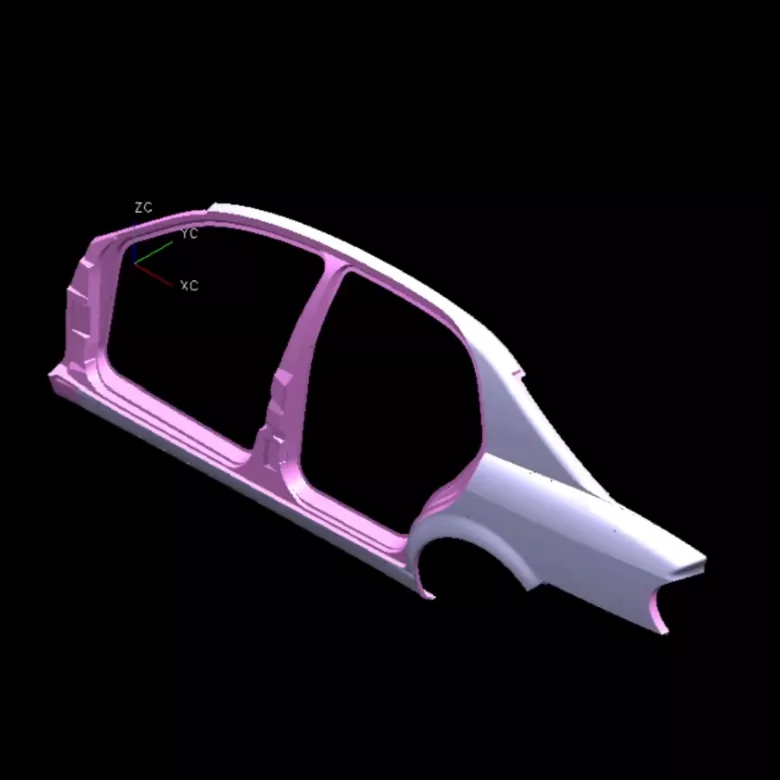

Auto vasakpoolne külgpaneel on suuremõõtmeline (tavaliselt üle 1,5 meetri pikk ja 0,8–1 meetri laiune), keeruka kujuga, mis sisaldab sügavaid jooniseid, keerulisi kumerusi, aknaavasid ja jooni. SIKAIDA autotööstuse vasaku küljepaneeli stantsimisstants suudab külgpaneelile täpselt moodustada kinnitusavad, tugevdavad ribid ja äärikudetailid. Professionaalse simulatsioonianalüüsi ja vormistruktuuri optimeerimise abil tagab see mõistliku pingejaotuse ja stabiilse vormimise.

2. Kõrge täpsuse ja kõrge kvaliteedi nõuded

Auto peamise välise komponendina peab vasak küljepaneel olema kriimustuste, kortsude, mõlkide ja muude defektideta. SIKAIDA kontrollib rangelt kvaliteeti, esitades ranged nõuded vormi pinnaviimistlusele ja rõhu jaotusele. Võtmevormimispinnad on peeneks poleeritud peegelviimistluseni, vältides tõhusalt lehtmetalli ja vormi vahelisest hõõrdumisest stantsimisel tekkivaid pinnadefekte.

3. Mitme protsessiga integreeritud vormimine

Vasaku külgpaneeli tembeldamine nõuab mitme protsessi pidevat lõpetamist, sealhulgas tühjendamist, joonistamist, kärpimist ja ääristamist. SIKAIDA autotööstuse vasaku külje paneeli tembeldusvorm töötab sujuvalt kaasaegsete automatiseeritud tootmisliinidega, kasutades pideva mitme jaama stantsimise saavutamiseks robot-edastustehnoloogiat. See tasakaalustab tootmise efektiivsust ühtlase tootekvaliteediga ning teaduslik protsesside paigutus lühendab tootmistsükleid ja vähendab kulusid.

4. Kompleksne juhtimis- ja tasakaalustamissüsteem

Võttes arvesse külgpaneelide keerulisi kujundeid ja suuri mõõtmeid, on matriit varustatud ülitäpse juhtimissüsteemiga (juhtsambad, juhthülsid, külgmised juhtplaadid), et tagada ülemise ja alumise stantsi täpne sulgemine. Põhjalik tasakaalustussüsteem (lämmastikvedrud, mehaanilised tasakaalustusplokid) tagab stabiilse ja ohutu stantsimise, pikendades stantsi eluiga.

5. Täiustatud määrimis- ja ventilatsioonisüsteem

Matriitsil on keerukas automaatne määrimissüsteem, mis rakendab stantsimise ajal automaatselt määrdeainet, vähendades hõõrdumist lehtmetalli ja matriitsi vahel ning parandades vormimise kvaliteeti. Suured tõmbevormid on varustatud mitmepunktilise õhutussüsteemiga, et vältida kortsude, mõlkide ja muude kinnijäänud õhust põhjustatud defektide teket.

Toote omadused ja rakendused

SIKAIDA Automotive Left Side Panel Stamping Diet kasutatakse peamiselt sõiduautode, näiteks sedaanide, maasturite ja MPV-de külgpaneelide valmistamisel. Seda saab kasutada ka kabiini külgpaneelide ja muude tarbesõidukite katete tootmisel. Vormid on valmistatud ülitugevast legeerterasest, mille võtmepinnad läbivad kuumtöötluse ja täppispoleerimise, mille tulemuseks on kõrge kulumiskindlus, kõrge täpsus ja pikk kasutusiga. Professionaalse ja laialdase tootmiskogemusega tehasena saab SIKAIDA kohandada vormilahendusi vastavalt erinevatele sõidukimudelitele ja klientide vajadustele, vastates autotööstuse erinevatele tootmisnõuetele.

Tootmisprotsessi tutvustus

1. Tooteanalüüs ja CAE simulatsioon

Enne vormide projekteerimist kasutab SIKAIDA professionaalset stantsimise simulatsioonitarkvara, nagu AutoForm ja Dynaform, et ennustada külgpaneelide vormitavust, pinget ja tagasitõmbumist, tuvastada eelnevalt kvaliteediriskid, optimeerida protsessilahendusi ja vormistruktuure ning vähendada katse- ja modifitseerimiskulusid.

2. Hallituse disain

Täiustatud 3D-disainitarkvara, nagu UG ja CATIA, kasutatakse kõigi komponentide, sealhulgas ülemise vormi, alumise vormi ja surverõnga täieliku 3D-disaini lõpuleviimiseks. Vormi täpsuse ja stabiilsuse tagamiseks võetakse täielikult arvesse selliseid tegureid nagu lehtmetalli paksus ja tagasilöögikompensatsioon. Projekteerimisskeemi vaatavad üle ja kinnitavad professionaalsed insenerid.

3. Materjali valik

Automotive Left Side Panel Stamping Die substraadil kasutatakse sitkuse ja jäikuse tagamiseks kvaliteetset süsinikkonstruktsiooniterasest (nt 45 terasest) või legeerkonstruktsiooniterasest (nt 42CrMo). Töötavates osades (profiilid, lõikeservad) kasutatakse kõrge süsinikusisaldusega kõrge kroomisisaldusega tööriistaterast (nt Cr12MoV, SKD11) või pulbermetallurgia terast, et tagada kõrge kõvadus, kõrge kulumiskindlus ja pikendada vormi eluiga.

4. Täppistöötlus

- Töötlemata töötlemine: esialgne töötlemine toimub suure pukk-freespinki või CNC-pukk-töötlemiskeskusega, jättes viimistluse ette.

- Viimistletud töötlemine: profiilide ja lõikeservade kiire CNC-töötluskeskuse täppistöötlus tagab mõõtmete täpsuse ja pinnakareduse.

- Spetsiaalne töötlemine: keeruliste profiilide ja nurkade töötlemiseks kasutatakse elektrilahendusega töötlemist (EDM); traat EDM-i kasutatakse täppisaukude ja kontuuride töötlemiseks; karastamine ja karastamine tehakse kõvaduse 48-52 HRC saavutamiseks.

- Pinnatöötlus: kõvaduse ja kulumiskindluse parandamiseks kantakse profiilidele kõva kroomimine või nitridimine, samuti teostatakse roostetõrje ja rasvaärastus.

5. Kokkupanek ja silumine (T0 proovivorm)

Kõik komponendid on kokku pandud terviklikku vormi, mis paigaldatakse proovivormimiseks stantsimisseadmetele. Professionaalsed tehnikud reguleerivad korduvalt protsessi parameetreid, nagu rõhk ja käik, kuni toodetakse kvalifitseeritud osa. Pärast esmast ülevaatust ja mõõtmiste kinnitamist tarnitakse see kliendile.

Arengutrendid

1. Ülisuur integreeritud vormimine

Autode küljepaneelid arenevad suuremate integreeritud struktuuride suunas, mis nõuavad suuremat vormimahtuvust (kuni 2000 tonni ja rohkem) ja mõõtmete stabiilsust. SIKAIDA optimeerib pidevalt disaini- ja töötlemistehnoloogiat, võimaldades välja töötada ülisuured integreeritud külgpaneelide stantsimisvormid, mis vastavad uute energiasõidukite ja järgmise põlvkonna mudelite vajadustele.

2. Kerge materjali pealekandmine

Autotööstuse kergekaaluliste seadmete väljatöötamisega kasutatakse laialdaselt uusi materjale, nagu ülitugev teras ja alumiiniumsulamid. SIKAIDA optimeerib vormistruktuuri ja pinnatöötlustehnoloogiat, et kohaneda uute materjalide vormimisomadustega (nt alumiiniumisulamist tõmbestantsid on varustatud spetsiaalsete kattekihtide ja määrdesüsteemidega).

3. Arukas tootmine ja digitaliseerimine

Vormi on manustatud rõhu- ja temperatuuriandurid, et jälgida tembeldamisparameetreid reaalajas, võimaldades prognoositavat hooldust ja protsessi optimeerimist. Koos virtuaalse silumise digitaalse kaksiktehnoloogiaga saab arendustsüklit lühendada 20–30%, parandades teadus- ja arendustegevuse efektiivsust.

4. Rapid Die Change ja automatiseerimine

Erinevate väikeste partiide tootmisvajaduste jaoks kasutab vorm kiiret stantsivahetusstruktuuri (kiire kinnitus, automaatne positsioneerimine), mis on ühendatud automatiseeritud robotite ja nägemiskontrolli süsteemidega, saavutades kõrge automatiseerituse tembeldamise tootmisel ja parandades tootmise paindlikkust.

Korduma kippuvad küsimused

K1: Milliseid materjale kasutatakse tavaliselt autotööstuse vasaku küljepaneeli stantsimisvormi jaoks?

A1: Vormialusel kasutatakse tavaliselt kvaliteetset süsinikkonstruktsiooniterasest (nt 45 terasest) või legeerkonstruktsiooniterasest (nt 42CrMo). Töötavates osades (profiilid, lõikeservad) kasutatakse kõrge süsinikusisaldusega kõrge kroomisisaldusega tööriistaterast (nt Cr12MoV, SKD11) või pulbermetallurgia terast, et tagada kõrge kõvadus (48-52 HRC) ja kõrge kulumiskindlus. Mõned tipptasemel vormid kasutavad eluea pikendamiseks tsementeeritud karbiidi või pinnakatte tehnoloogiat.

Q2: Kui pikk on auto vasaku küljepaneeli stantsimisvormi tootmistsükkel?

A2: auto vasaku küljepaneeli stantsimisvormide tootmistsükkel on tavaliselt vahemikus 8 kuni 15 kuud, sõltuvalt sellistest teguritest nagu detaili keerukus, täpsusnõuded ja tootmisvõimsus. Keeruliste kumera pinnaga külgpaneelide stantside arendustsükkel võib ületada 15 kuud, samas kui lihtsa struktuuriga stantside saab valmis teha 8–10 kuu jooksul. Kogu protsess, alates projekteerimisest ja töötlemisest kuni kokkupaneku ja silumiseni, nõuab koostööd mitme osakonna vahel.
