Autode kapoti sisemise paneeli stantsimine

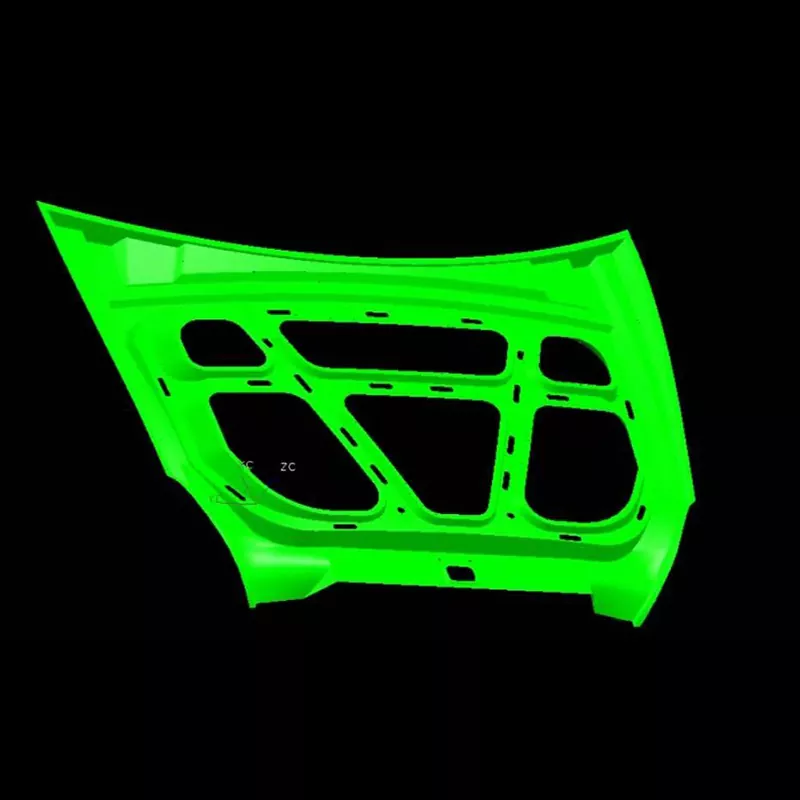

SIKAIDA Automotive Hood Inner Panel Stamping Die on suur ja keerukas stantsimissüsteem, mis on spetsiaalselt loodud kapoti sisepaneeli põhikarkassi moodustamiseks. See ei ole üks stants, vaid terviklik seade, mis hõlmab mitut protsessi, tagades suurte ja ülitäpse kerekomponentide stabiilse vormimise.

Toote põhiomadused:

1. Suur suurus ja keeruline struktuur

Automotive kapoti sisemise paneeli stantsimisvormi standardmõõtmed on >800 mm pikkused ja >600 mm laiused, mis nõuavad tugevdavate ribide, kinnitusaukude ja muude funktsioonide moodustamist. See sisaldab põhikomponente, nagu ülemised ja alumised stantsid, samuti täpset juhtimis-, positsioneerimis- ja mahalaadimissüsteemi, et tagada stabiilne ja täpne tembeldamine.

2. Ülikõrge täpsus ja kvaliteet

Tembitud osade mõõtmete tolerantsid on reguleeritud ±0,1 mm piires, ilma defektideta, nagu praod, kortsud ja kriimustused. Matriit ise läbib range tootmise, täpsuse ja rõhu jaotamise kontrolli, mis vastab seotud välimuskomponentide kvaliteedistandarditele.

3. Täiustatud integreeritud vormimisprotsess

Mitme protsessi (nt süvatõmbamise ja vormimise) integreerimisega saavutatakse ühekordne vormimine, materjalivoo täpne juhtimine ja tagasilöögikompensatsioon. CAE simulatsiooni kasutatakse probleemide ennustamiseks, tagades stabiilse ja usaldusväärse tembeldamise.

4. Heavy Duty Die System

Automotive Hood Inner Panel Stamping Die kaalub kümneid tonne ja vajab suuremahulist surveseadet üle 2000 tonni. See on varustatud ülitäpsete juhtsammaste, juhthülsside ja muude komponentidega, mis sobivad pikaajaliseks suure intensiivsusega masstootmiseks.

5. Kvaliteetne pinnatöötlus

Vormi pind on peegelpoleeritud (Ra≤0,4μm). Pinna kõvadus ja pinnakatte parameetrid on optimeeritud erinevate materjalide jaoks, et tagada kulumiskindlus ja stabiilne pinnakvaliteet.

Tootmisprotsess

1. Tooteanalüüs ja protsesside kavandamine

Automotive Hood Inner Panel Stamping Die kasutab CAE tarkvara, nagu AutoForm ja Dynaform, et analüüsida stantsimise vormitavust, ennustada defekte, optimeerida protsesse ja määrata mõistlikud tembeldusparameetrid, pannes aluse tootmisele.

2. Hallituse disain

Täielik 3D-disain viiakse läbi UG ja CATIA abil, et täpsustada iga komponendi struktuuri, tagades, et vormi tugevus, jäikus ja täpsus vastavad tootmisnõuetele.

3. Materjali valik

Automotive Hood Inner Panel Stamping Die korpus on valmistatud terasest 45 ja 42CrMo, samas kui profiilid ja põhiosad kasutavad tööriistaterast, nagu Cr12MoV (pärast kuumtöötlust HRC48-52). Juhtsammaste ja pukside jaoks kasutatakse kulumiskindlat terast.

5. Täppistöötlus

Töötlemata töötlemine ja kiire CNC täppistöötlus (pinna täpsus ±0,01 mm) koos traadi lõikamise, EDM-i ja muude spetsiaalsete töötlemisprotsessidega, samuti kuumtöötluse ja pinnatöötlusega tagavad vormide jõudluse vastavuse standarditele.

6. Kokkupanek ja T0 proovivormimine

Pärast kokkupanekut testitakse vormi pressi peal. Parameetreid kohandatakse korduvalt, proove kontrollitakse ning vormi muudetakse ja optimeeritakse, kuni kõik tootenäitajad vastavad standarditele.

Toote rakendus

SIKAIDA Automotive Hood Inner Panel Stamping Die kasutatakse laialdaselt sõiduautode ja tarbesõidukite kapoti sisepaneelide tootmisel, moodustades tõhusalt keerukaid kumeraid pinnaosi ning toetades autotootjate kere tootmisliinide tõhusat ja stabiilset tööd.

Arengutrendid:

1. Ülisuur integreeritud vormimine

 Suundumus integreeritud kapoti sisepaneelide poole suurendab nõudeid vormide tonnaažile ja suurusele. 2000-tonnise ja suurema võimsusega presside laialdane kasutamine muudab projekteerimise ja valmistamise keerukamaks.

2. Kerge materjali kohandamine

Kõrgtugeva terase ja alumiiniumisulamite rakenduste laiendamine nõuab vormide konstruktsiooniparameetrite kohandamist, mis seab tootmistehnoloogiale uued väljakutsed.

3. Arukas tootmine ja digitaliseerimine

Kasutades CAE simulatsiooni, CNC tööpinke ja digitaalseid kaksiktehnoloogiaid, saavutame vormide täieliku elutsükli digitaalse haldamise, parandades täpsust ja tõhusust.

4. Kiire vormivahetus ja automatiseeritud tootmine

Optimeerime vormide kiireid positsioneerimis- ja lukustamisfunktsioone, integreerides need automatiseeritud tootmisliinidega, et rahuldada mitmesuguse ja väikese partii tootmise vajadusi.

SIKAIDA Automotive Hood Inner Panel Stamping Die integreerib mitme valdkonna tehnoloogiaid, esindades stantsimisstantside kõrgtasemel. 8–15-kuulise arendustsükli ja suurte kuludega on see ettevõtte tugevuse märkimisväärne etalon. See jätkab uuendamist koos autotööstuse kerge ja intelligentse arenguga, pakkudes tuge ülemaailmse autotööstuse kvaliteetseks arenguks.
