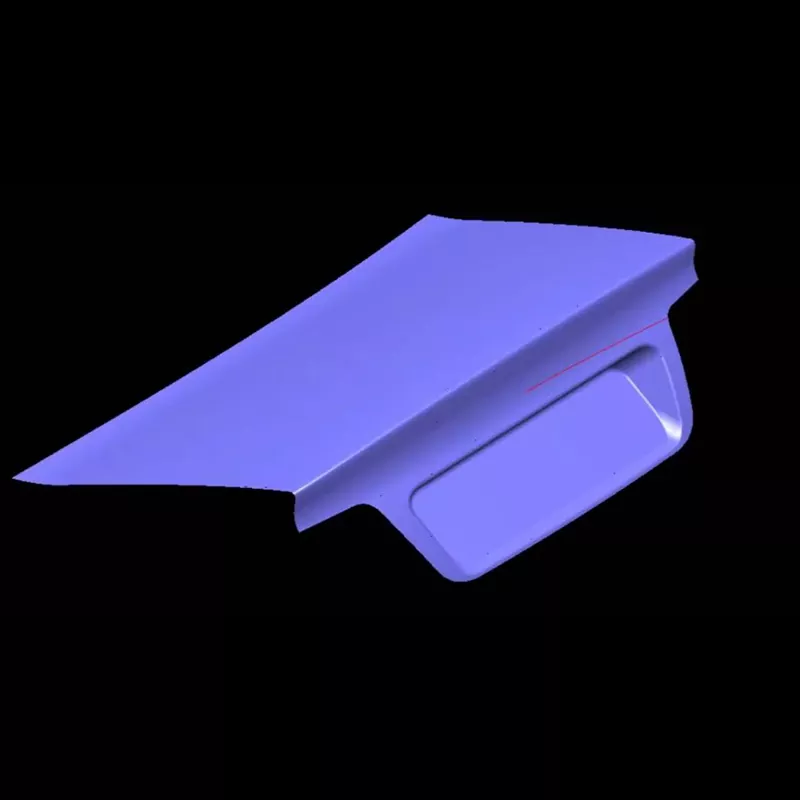

Autode pagasiruumi kaane välispaneeli stantsimine

SIKAIDA Automotive Pagasiruumi kaane välispaneeli stantsimisstants on suur ja ülitäpne seade, mis on spetsiaalselt loodud metallist pagasiruumi kaane välispaneeli komponentide tootmiseks. Kasutades selliseid materjale nagu külmvaltsitud teras ja alumiiniumsulamid, moodustab see keerukaid kõveraid pindu täiustatud stantsimisprotsesside abil, integreerides multidistsiplinaarseid tehnoloogiaid ja tutvustades SIKAIDA professionaalseid tootmisvõimalusi.

Toote põhiomadused:

1. Suure kõvera pinna vormimine: sobib keerukate topeltkõverate pagasiruumi kaane välispaneelide jaoks, mille suurus on üle 800 mm × 600 mm ja mis on moodustatud ühe stantsimisprotsessiga, millel on täpne kõveruse reguleerimine ja materjali vooluvaru, et vältida defekte, nagu praod ja kortsud.

2. Kõrge täpsuse ja suure läike nõuded: pinnad saavutavad peeglitaolise poleerimise (Ra≤0,4μm), kriimustuste ja mõlkideta; stantsimisparameetrite range kontroll tagab veatu pinnaviimistluse, mis vastab autotööstuse välimuse standarditele.

3. Kohandatavus keeruliste geomeetriliste struktuuridega: meie autode pagasiruumi kaane välispaneeli stantsimisvorm kohandub pagasiruumi välispaneelide erinevate geomeetriliste omadustega koos optimeeritud protsessi lisapindade, tõmberibide ja õhutussüsteemidega, et tagada kõikide osade ühtlane vormimine.

4. Täppisjuhtimis- ja tasakaalustamissüsteem: varustatud ülitäpse juhtimis- ja tasakaalustamisseadmega, ülemise ja alumise stantsi koaksiaalsus on ≤0,02 mm, tagades ühtlase stantsimise kliirensi ning vältides osade burre ja lokaalset liigset õhedust.

5. Täiustatud määrimis- ja lammutussüsteem: tsentraliseeritud määrimissüsteem vähendab hõõrdumist ja kulumist; pneumaatilised ja hüdraulilised vormimismehhanismid tagavad sujuva lahtivormimise ilma deformatsiooni ja kriimustusteta.

Toote rakendamise stsenaariumid

Sobib pagasiruumi kaante tootmiseks sõiduautodele, nagu sedaanid, maasturid ja MPVd. Sõiduki tüübi järgi jagatud kolme kategooriasse:

1. Säästlikkus: keskendub kuludele, lihtsustatud struktuurile ja sobivusele masstootmiseks.

2. Keskmine kuni kõrge hind: taotleb peent välimust, mis on varustatud ülitäpse vormimis- ja poleerimissüsteemiga.

3. Uus energia: kerge disain, sobib uute materjalide, näiteks alumiiniumisulamite töötlemiseks.

Tootmisprotsess

1. Tooteanalüüs ja protsessi simulatsioon

Autode pagasiruumi kaane välispaneeli stantsimisvorm kasutab professionaalset tarkvara simulatsioonianalüüsi, et ennustada vormimisdefekte, optimeerida protsesse ja hallitusstruktuure ning tagada disaini ratsionaalsus.

2. Hallituse disain

Kogu projekteerimisprotsess viiakse lõpule 3D-projekteerimistarkvara abil, võttes arvesse töötlemist, kokkupanekut ja hooldust ning väljastades täielikud joonised ja tootematerjalide loend.

3. Materjali valik

- Vormipõhi: 45# teras või 42CrMo, tugevuse ja sitkuse tagamiseks kuumtöödeldud.

- Tööosad: Cr12MoV, SKD11 ja muud tööriistaterased, mille kõvadus on pärast kuumtöötlust HRC48-52, pakkudes suurepärast kulumiskindlust.

- Juhtsambad ja puksid: laagriteras või kõrge süsinikusisaldusega kroomteras, mis tagab kõrge kõvaduse ja kõrge kulumiskindluse.

4. Täppistöötlus

Jämetöötlus võimaldab viimistlustöötlemisvaru; viimistlustöötlus tagab täpsuse ja pinnaviimistluse. Pinnad on poleeritud ja kõvakroomitud, et tagada peegelviimistlus ja kulumiskindlus.

5. Kokkupanek ja silumine (T0 proovivormimine)

Pange standardosad kokku ja katsetage tihendamist. Täpsuse ja stabiilsuse kontrollimiseks tehke proovitempel. Optimeerige parameetreid ja reguleerige vormi, et tagada valmisosa vastavus standarditele.

Arengutrendid

Kergekaaluliste materjalidega kohanemine, intelligentse ja digitaalse tootmise edendamine, täppis-integreeritud vormimise saavutamine, lisandite tootmistehnoloogia rakendamine ja keskkonnasäästliku tootmise kontseptsioonide praktiseerimine.

Korduma kippuvad küsimused

K1: Milliseid materjale kasutatakse tavaliselt autode pagasiruumi kaane välispaneeli stantsimisvormides?

A1: Vormialusel kasutatakse tavaliselt süsinikkonstruktsiooniterasest või legeeritud konstruktsiooniterasest, nagu 45# teras ja 42CrMo. Tööpinnal on kasutatud kõrge süsinikusisaldusega kõrge kroomisisaldusega tööriistaterast, nagu Cr12MoV ja SKD11. Juhtsambad ja puksid on valmistatud laagriterasest või kõrge süsinikusisaldusega kroomterasest. Kõik materjalid peavad läbima asjakohase kuumtöötluse, et saavutada vajalik kõvadus, tugevus ja kulumiskindlus.

Q2: Kui pikk on autode pagasiruumi kaane välispaneeli stantsimisvormi tootmistsükkel?

A2: Autode pagasiruumi välispaneelide stantsimisvormide arendustsükkel on tavaliselt 8–15 kuud, olenevalt toote keerukusest, tehnilistest nõuetest ja klientide vajadustest. Projekteerimisfaas nõuab 2–3 kuud, tootmisfaas 4–6 kuud ning kokkupaneku, silumise ja proovivormimise etapp 2–3 kuud. Kogu protsess nõuab masstootmisnõuete täitmiseks mitut iteratiivset optimeerimisringi.

Q3: Kuidas tagada pagasiruumi välispaneeli välimus kvaliteet?

A3: välimuse kvaliteedi tagamine nõuab kontrolli mitmel etapil: Esiteks peab matriitsi pind vastama peegli tasemel poleerimisstandarditele (Ra≤0,4μm); teiseks, määrimist, tooriku hoidiku jõudu ja tembeldamisjõudu tuleb tembeldamise ajal rangelt kontrollida; kolmandaks, pinnadefektide vältimiseks on vajalik sobiv materjali valik; ja neljandaks, kriimustuste vältimiseks on vaja mõistlikku lammutusmeetodit. Lisaks on välimuse kvaliteedi ja korrosioonikindluse parandamiseks vajalikud pinnatöötlused, nagu kõva kroomimine ja värvimine.
