Auto vasaku poritiiva stantsimisstants

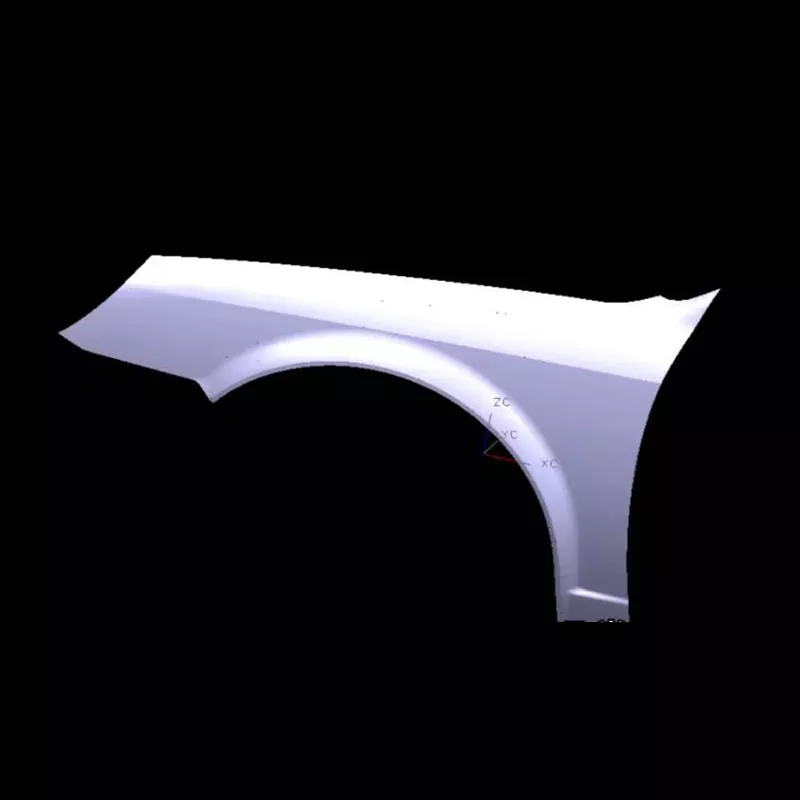

SIKAIDA autotööstuse vasaku poritiiva stantsimisvorm on suur ja ülitäpne stants, mida kasutatakse vasaku poritiiva paneelide tembeldamiseks, mis nõuab keeruliste kumerate pindade ja servade liimimist. Hiina juhtiva autode stantsimisvormide tootjana omab SIKAIDA ulatuslikku uurimis- ja arendustegevuse ning tootmiskogemust, juhtivat tootetehnoloogiat ning pakub ülemaailmsetele autotootjatele usaldusväärseid stantsilahendusi.

Toote üksikasjad

1. Suur ja keeruline struktuur

See mootorsõidukite vasaku poritiiva stantsimisstants on suurte mõõtmetega (üle 800 mm pikk ja üle 500 mm lai), keerukate pindadega, mis nõuab erinevate kõverate pindade ja servaribade vormimist ning nõuab äärmiselt suurt täpsust. SIKAIDA oma täiustatud disaini- ja töötlemistehnoloogiaga suudab suurepäraselt kohaneda erinevate sõidukimudelite stiilivajadustega.

2. Kõrge täpsuse ja kõrgläikega nõuded

Vasak poritiib on avatud pind ja sellel ei tohi olla pinnadefekte; seetõttu peab stantsi pinnakaredus olema alla Ra0.4. SIKAIDA kontrollib rangelt iga tootmisetappi, et tagada stantside täpsus ja tembeldatud osade välimus.

3. Keeruline vormimisprotsess

Automotive Left Fender Stamping Die integreerib mitmeid protsesse, nagu joonistamine, kärpimine ja mulgustamine, ning ühildub üheetapiliste tõmbamis- ja hüdrovormimisprotsessidega. SIKAIDA optimeerib protsessi paigutust, et tõhusalt vähendada kulusid ja suurendada tõhusust.

4. Kompleksvormimissüsteem

Vasaku poritiiva negatiivse nurga ja allalõigatud struktuuri jaoks on matriit varustatud keerukate mehhanismidega, nagu liugurid ja kiilud, mis on kombineeritud mõistliku tõmberiba ja õhutussüsteemiga, et vältida defektide teket ja parandada saagikust.

5. Täppisjuhtimis- ja positsioneerimissüsteem

Kõrge täpsusega juhtkomponendid tagavad ülemise ja alumise stantsi täpse joondamise ning keerukas positsioneerimisseade tagab lehtmetalli täpse positsioneerimise, parandades stantsimise täpsust ja stantsi eluiga.

Toote omadused ja rakendused

See Automotive Left Fender Stamping Die sobib erinevate autode vasakpoolsete poritiibade tootmiseks, tekitades aerodünaamiliselt voolujoonelisi kujundeid. See ühildub erinevate materjalidega, nagu teras ja alumiiniumisulamid. Professionaalse tarnijana pakub SIKAIDA kohandatud teenuseid erinevate sõidukimudelite vajaduste rahuldamiseks.

Tootmisprotsessi tutvustus

1. Tooteanalüüs ja CAE simulatsioon

CAE simulatsioon viiakse läbi tarkvaraga nagu AutoForm, et ennustada ja lahendada defekte, nagu pragunemine ja kortsumine, tagades vormi disaini ja valmistamise kvaliteedi.

2. Hallituse disain

Täielik 3D-disain teostatakse UG ja CATIA tarkvara abil, et täpsustada komponentide detaile, tagades mõistliku vormistruktuuri ja töökindluse.

3. Materjali valik

Automotive Left Fender Stamping Die alus on valmistatud kvaliteetsetest terastest, nagu teras 45 ja 42CrMo, samas kui tööosad kasutavad spetsiaalseid teraseid, nagu Cr12MoV, tagades kõrge kõvaduse ja kõrge kulumiskindluse, mis sobib pikaajaliseks kõrge intensiivsusega stantsimiseks.

4. Täppistöötlus

Spetsiaalsed töötlemisprotsessid, sealhulgas karestamine, kiire CNC-viimistlemine, traadi lõikamine ja peenpoleerimine koos karastamise ja karastusega (kõvadus HRC48-52), vastavad täpsuse ja pinnakareduse nõuetele.

5. Kokkupanek ja silumine (T0 proovivormimine)

Pärast kokkupanekut testitakse vormi masinal. Protsessi parameetreid reguleeritakse korduvalt ja vorm optimeeritakse, et tagada tembeldatud osade kvalifitseerimine ja vormi otsene masstootmine.

Arengutrendid:

1. Ülimalt kerge integreeritud vormimine

Vasak poritiib areneb suuremate suuruste ja integreeritud disaini suunas. SIKAIDA kasutab kõrgtugevatele ja kergetele nõuetele vastavate vormide väljatöötamiseks täiustatud protsesse, näiteks kuumvormimist.

2. Intelligenseerimine ja digitaliseerimine

Andurid on reaalajas jälgimiseks integreeritud Automotive Left Fender Stamping Die. Koos digitaalse kaksiktehnoloogiaga saavutatakse virtuaalne silumine, lühendades arendustsüklit ja parandades proovivormimise edukust.

3. Mitme materjali ja komposiitvormimine

Uute materjalidega, nagu alumiiniumisulamid ja süsinikkiud, töötatakse välja vastavad komposiitvormimisprotsessid ja -vormid, mis vastavad erinevatele turunõuetele.

4. Lisandite tootmise rakendused

3D-printimise tehnoloogia kasutamine keerukate vormikomponentide valmistamiseks suurendab vormi jõudlust, lühendab tootmistsükleid ja toob esile keeruliste struktuuride valmistamise eelised.

SIKAIDA Automotive Left Fender Stamping Die on tüüpiline näide auto kerepaneeli vormist. Selle 8-15-kuuline arendustsükkel ja kõrge hind rõhutavad ettevõtte tugevust. Hiina professionaalse tootja ja tarnijana hoiab SIKAIDA kursis tööstuse suundumustega, optimeerib pidevalt oma tooteid ja pakub ülemaailmsetele klientidele kvaliteetseid vormilahendusi.

Korduma kippuvad küsimused

K1: Milliseid materjale kasutatakse tavaliselt autode vasaku poritiiva stantsimisstantsides?

A1: Vormialusel kasutatakse tavaliselt kvaliteetset süsinikkonstruktsiooniterasest (nt 45 terasest) või legeerkonstruktsiooniterasest (nt 42CrMo). Töötavates osades (profiilid, lõikeservad) kasutatakse kõrge süsinikusisaldusega, kõrge kroomisisaldusega tööriistaterast (nt Cr12MoV, SKD11) või pulbermetallurgiaterast (nt CPM-D2), et tagada kõrge kõvadus, kõrge kulumiskindlus ja hea sitkus.

Q2: Kui pikk on autode vasaku poritiiva stantsimisvormide tootmistsükkel?

V2: Autode vasaku poritiiva stantsimisvormide arendustsükkel on pikk (tavaliselt 8–15 kuud) ja hind on kõrge (jõuab miljonite kuni kümnete miljonite RMBdeni), mistõttu on see stantsimisettevõtete laiaulatusliku tugevuse mõõtmise peamine etalon. Kuna autod arenevad intelligentsuse, elektrifitseerimise ja kergekaalulisuse suunas, kasvavad nende stantside tehnilised nõuded jätkuvalt.
