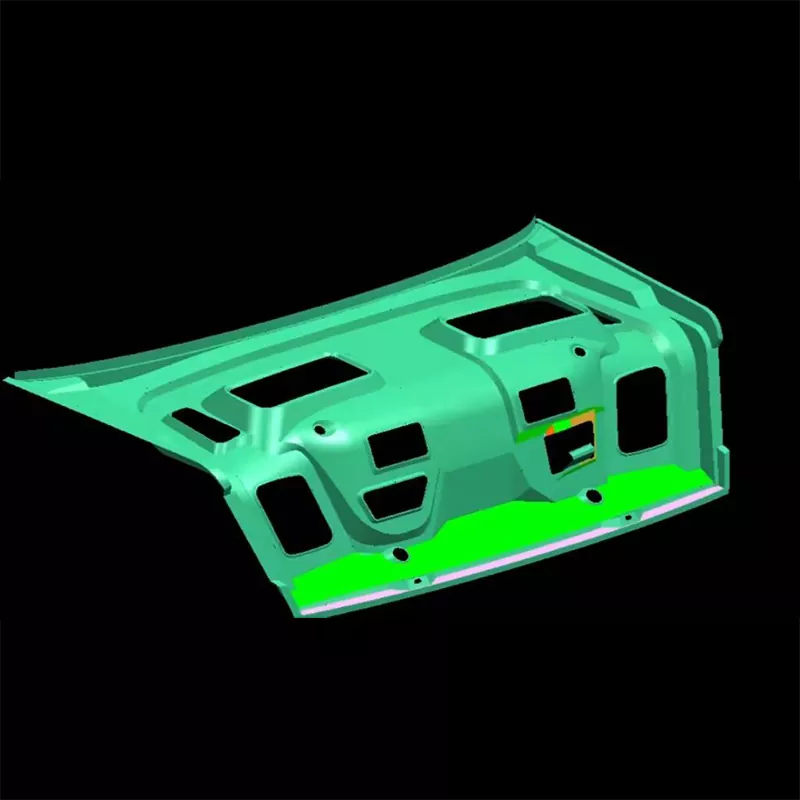

Autode pagasiruumi kaane sisemise paneeli stantsimine

SIKAIDA autode pagasiruumi kaane sisepaneeli stantsimisvorm on suur, keerukas ja ülitäpne integreeritud vormisüsteem, mida kasutatakse külmvaltsitud terase, roostevaba terase, alumiiniumisulami ja muude metallide lehtede tembeldamiseks kvalifitseeritud pagasiruumi kaane sisepaneelideks. See ei ole üks vorm, vaid mitme jaamaga progresseeruv või komposiitvormisüsteem, mis suudab ühe toiminguga lõpetada vormimise, trimmimise, mulgustamise ja ääristamise protsessid. See on auto kerepaneelide vormitehnoloogia etalon, mis määrab otseselt lõpptoote välimuse, sobivuse ja konstruktsiooni jõudluse.

Toote põhiomadused

1. Suur suurus ja keeruline struktuur

Pagasiruumi kaane sisepaneelid on tavaliselt üle 1,2 meetri pikad ja 0,8–1,0 meetri laiused ning keeruka kujuga, sealhulgas tugevdavad ribid, kinnitusavad ja äärikukonstruktsioonid. Autode pagasiruumi kaane sisemise paneeli stantsimisvorm kasutab arvukalt vabakujulisi pindu ja mitme jaama pidevat töötlemist, et tagada keerukate kontuuride täpne moodustamine.

2. Ülikõrge täpsus ja pinnakvaliteet

Välis- ja konstruktsioonikomponendina ei vaja pagasiruumi sisemine paneel kriimustusi, kortse ega pragusid. SIKAIDA valuvormidel on ülisiledad pinnad, ühtlane pingejaotus ja optimeeritud materjalivool, mis saavutatakse ülitäpse töötlemise ja täiustatud pinnatöötlustehnoloogiate abil.

3. Mitme materjali ühilduvus

Ühildub erinevate lehtmaterjalidega, nagu külmvaltsitud teras, tsingitud teras, roostevaba teras ja alumiiniumsulamid, vormi struktuur on optimeeritud erinevate materjalide vormimisomaduste ja tagasilöögiomaduste jaoks. Paindliku tootmise saavutamiseks võib see integreerida spetsiaalseid positsioneerimis- ja tuvastamissüsteeme.

4. Kompleksvormimismehhanism ja automatiseerimine

Paljude negatiivsete nurkade ja allalõigatud struktuuride jaoks on autode pagasiruumi kaane sisemise paneeli stantsimisstants varustatud täieliku kiilu, liuguri ja hüdraulilise vormimismehhanismiga, mis on ühendatud automaatse etteande, täpse positsioneerimise ja stabiilse mahalaadimissüsteemiga, mis võimaldab usaldusväärset mehitamata masstootmist.

5. Arukas seire ja kontroll

Vormis on integreeritud rõhuandurid, nihkeandurid ja temperatuurikontrollerid, et saavutada vormimisprotsessi reaalajas jälgimine, parameetrite eneseoptimeerimine ja kvaliteedi jälgitavus, tagades partiitoodete järjepidevuse.

Kasutusalad

SIKAIDA pagasiruumi sisepaneeli stantsimisvorme kasutatakse laialdaselt erinevates sõiduautodes ja nendega seotud valdkondades:

- Sedaanid, luukpärad, maasturid, MPVd

- Uued energiasõidukid (puhaselektriline, pistikhübriid, hübriid)

- Autoosade tootmine

- Autode järelturu remondi- ja asendusturg

Kergsõidukite arenguga on alumiiniumsulamist pagasiruumi sisepaneelide kasutamine üha laialdasemalt levimas. Meie vormitehnoloogia uuendamine jätkub, et kohaneda kõrgemate materjali- ja protsessinõuetega.

Tootmisprotsess

1. Tooteanalüüs ja CAE simulatsioon

Autode pagasiruumi kaane sisemise paneeli stantsimisvorm kasutab vormitavuse analüüsiks, tagasilöögi prognoosimiseks ja paksuse jaotuse simuleerimiseks tarkvara AutoForm ja Dynaform, et ennetavalt vältida vormidefekte, nagu pragunemine, kortsumine ja tagasitõmbumine.

2. Hallituse disain

Täielik 3D-disain UG, CATIA ja SolidWorksi tarkvara abil, mis hõlmab pinnakujunduse, juhtimis-, mahalaadimis- ja positsioneerimissüsteeme, mis sobivad täielikult materjali omaduste ja seadmete parameetritega.

3. Materjali valik

- Tööosad: Cr12MoV, SKD11, W6Mo5Cr4V2 (kõrge kõvadus, kõrge kulumiskindlus)

- Põhikorpus: 45# teras, Q235 (kõrge tugevus, kõrge jäikus)

- Juhtpostid ja puksid: laagriteras, SUJ2 (stabiilne täpsus)

4. Täppistöötlus

- töötlemata töötlemine: pukkfreesimine, traadi EDM

- Viimistletud töötlemine: kiire CNC (täpsus ±0,01 mm), lihvimine, poleerimine

- Spetsiaalne mehaaniline töötlemine: elektriline tühjendustöötlus (EDM), elektropoleerimine

- Pinnatöötlus: nitreerimine, kroomimine, DLC-kate

5. Kokkupanek ja T0 proovivorm

Pärast montaaži ja kõigi osade täpsuskatsete lõpetamist viiakse läbi proovivormimine ja esmane kontroll. Vormi pidevat muutmist ja optimeerimist teostatakse kuni stabiilse masstootmise saavutamiseni.

Arengutrendid

1. Kergekaaluline ja integreeritud vormimine: kasutades alumiiniumisulameid ja kõrgtugevat terast, integreeritakse mitu komponenti ühte seadmesse, mis vähendab osade ja ühenduspunktide arvu.

2. Termovormimise ja hüdrovormimise tehnoloogiad: kasutatakse laialdaselt ülitugevate materjalide puhul, vormid on varustatud täiustatud temperatuurikontrollisüsteemide ja kõrge temperatuuriga vastupidavate materjalidega, saavutades vormimistemperatuurid 500–900 ℃.

3. Nutikas tootmine ja digitaliseerimine: saavutatakse andurite võrkude integreerimine ja digitaalse kaksiktehnoloogia kombineerimine, virtuaalne kasutuselevõtt, ennustav hooldus ja protsesside eneseoptimeerimine.

4. Lisatootmisrakendused: 3D-printimist kasutatakse keerukate jahutusveekanalite ja kergete struktuuride valmistamiseks, mis parandab hallituse tõhusust ja lühendab tootmistsükleid.

5. Mitme materjali vormimise tehnoloogia: kohandatav teras-alumiinium ja plast-metall komposiitkorpuse struktuuridele, mis vastavad mitme materjali vormimise erivajadustele.

Korduma kippuvad küsimused

K1: Milliseid materjale kasutatakse tavaliselt autode pakiruumi kaane sisemise paneeli stantsimisvormis?

A1: vormi tööosas kasutatakse peamiselt kõrge süsinikusisaldusega kõrge kroomisisaldusega tööriistaterast (nt Cr12MoV, SKD11) ja kiirterast, et tagada kõrge kõvadus ja kulumiskindlus; alusosas kasutatakse tugevuse tagamiseks konstruktsiooniterast nagu 45 teras ja Q235; juhtsambad ja puksid kasutavad laagriterast või SUJ2. Vormimaterjali valikut kohandatakse erinevate vormimismaterjalide jaoks; näiteks alumiiniumisulamite moodustamisel pööratakse rohkem tähelepanu materjali kleepumisvastasele ja soojusjuhtivusele.

Q2: Kui pikk on autode pagasiruumi kaane sisemise paneeli stantsimisvormi tootmistsükkel?

A2: Autode pagasiruumi sisepaneeli stantsimisvormimine võtab projekteerimisest tarnimiseni tavaliselt 8–15 kuud. Konkreetne tsükkel sõltub toote keerukusest, materjali tüübist, täpsusnõuetest ja tootmisettevõtte tehnilisest tasemest. Keerulistel ühes tükis vormimisvormingutel või uusi materjale kasutavatel stantsidel võib olla pikem arendustsükkel.

Q3: Kuidas tagada pagasiruumi sisepaneeli vormimiskvaliteet?

A3: Vormikvaliteedi tagamine nõuab kontrolli mitmest aspektist: Esiteks, esialgne CAE simulatsioonianalüüs, et ennustada võimalikke vormimisdefekte; teiseks, valuvormi valmistamise täpsus, mille pinnaviimistlus nõuab tavaliselt Ra0,4 või kõrgemat; kolmandaks protsessi parameetrite, sealhulgas rõhu, käigu ja määrimise optimeerimine; neljandaks täiustatud seiresüsteemide kasutamine, et jälgida vormimisprotsessi reaalajas; ja viiendaks, range tooraine kontroll ja protsessi stabiilsuse kontroll.

Q4: Mis on vormi kasutusiga?

A4: Sõltuvalt materjalist ja protsessist on autode pagasiruumi kaane sisemise paneeli stantsimisvormi kasutusiga tavaliselt 300 000 kuni 1 000 000 tsüklit. Kvaliteetsete vormimaterjalide ja sobivate kuumtöötlusprotsesside kasutamine koos korraliku hooldusega võib oluliselt pikendada vormi eluiga. Alumiiniumsulamist vormimisvormide kasutusiga on üldiselt pikem kui terasest vormimisvormide kasutusiga.

Q5: Kuidas täita erinevate materjalide vormimisnõudeid?

A5: vormid peavad olema spetsiaalselt loodud erinevate materjalide jaoks. Näiteks terase vormimiseks on vaja suuremat vormimisjõudu ja paremat määrimist; alumiiniumisulamite moodustamine nõuab materjali nakkuvuse ja soojusjuhtivuse arvestamist; ja kõrgtugeva terase vormimine nõuab suuremat tagasitõmbekompensatsiooni. Vormi kuju, protsessi parameetrite ja pinnatöötluse reguleerimisega saab kohandada erinevate materjalide vormimisomadusi.
